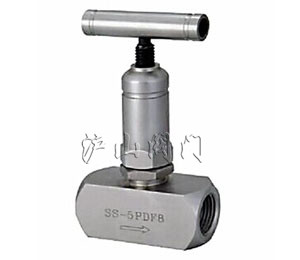

SS-5PDF8-M8美标内外螺纹针型阀
|
|
 |
|
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
SS-5PDF8-M8美标内外螺纹针型阀 |
产品型号：
|
SS-5PDF8-M8 |
|
驱动方式：
|
手动
|
连接形式：
|
内螺纹
|
|
适用介质：
|
水、蒸汽、油品
|
密封材料：
|
不锈钢
|
|
压力范围：
|
42.0MPa
|
公称通径：
|
DN6-DN15
|
|
常用材质：
|
不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司是国内著名〖SS-5PDF8-M8美标内外螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖SS-5PDF8-M8美标内外螺纹针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
SS-5PDF8-M8美标内外螺纹针型阀介绍
一、SS-5PDF8-M8美标内外螺纹针型阀概述：
美标内外螺纹针型阀的用途：美标针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
二、SS-5PDF8-M8美标内外螺纹针型阀结构形式：
三、SS-5PDF8-M8美标内外螺纹针型阀应用规范：
1、设计制造：ANSI B16.34-1996
2、连接形式：NPT（M、F）内螺纹连接；SW承插焊连接
3、结构特征：锥面密封
4、阀门检验和实验：API STD 598-1996
5、材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992
四、SS-5PDF8-M8美标内外螺纹针型阀性能规范 单位：MPa
| 实验项目 |
压力值 |
| 公称压力 |
PN |
| 壳体实验 |
1.5PN |
| 密封试验 |
1.1PN |
| 气压试验 |
0.6PN |
| 适用温度 |
≤180℃ |
| 适用介质 |
水、蒸汽、油品等 |
五、SS-5PDF8-M8美标内外螺纹针型阀主要零件材料：
| 型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
| SS-5PDF8-M8 |
20# |
20# |
2Cr13 |
20# |
PTFE |
| SS304 |
SS304 |
SS304 |
SS304 |
| SS304 |
SS304 |
SS316 |
SS304 |
六、SS-5PDF8-M8美标内外螺纹针型阀主要外形尺寸：
| 规格 |
NPT |
L |
L1 |
H |
D0 |
重量（kg） |
| DN6 |
1/4 |
50 |
66 |
82 |
57 |
0.5 |
| DN10 |
3/8 |
50 |
66 |
82 |
57 |
0.5 |
| DN15 |
1/2 |
68 |
88 |
90 |
63 |
0.7 |
注：1、公称压力：3000～6000PSI(42MPa)
2、压力-温度等级：6000PSI@100°F
|
具体订货详情请进入：
本页名称：SS-5PDF8-M8美标内外螺纹针型阀
