产品名称：
|

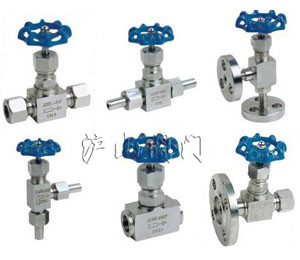

针型阀 |
产品型号：
|
J13 、J23、 J24 、J19 、J49 、J61 |
|
驱动方式：
|
手动
|
连接形式：
|
螺纹、法兰、焊接
|
|
适用：
|
水、油品
|
密封材料：
|
硬质合金、不锈钢、碳钢、锻钢
|
|
压力范围：
|
1.6～32.0MPa
|
公称通径：
|
DN6-DN32
|
|
常用材质：
|
铸钢，不锈钢、锻钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司是国内著名【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
针型阀:是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
针型阀型号编制：
|
截止阀结构形式代号（表）
|
|
截止阀结构形式
|
截止阀代号
|
截止阀结构形式
|
截止阀代号
|
|
阀瓣非平衡式
|
直通流道
|
1
|
阀瓣平衡式
|
直通流道
|
6
|
|
Z形流道
|
2
|
角式流道
|
7
|
|
三通流道
|
3
|
—
|
—
|
|
角式流道
|
4
|
—
|
—
|
|
直流流道
|
5
|
—
|
—
|
例如：J23W-160P
J——阀门类型代号（针型截止阀）
2——阀门连接端连接形式代号（外螺纹连接）
3——阀门结构形式代号（三通流道）
W——密封面材料代号（密封副材料均为阀门本体）
160——压力代号或工作温度下的工作压力代号（压力等级，16MPa）
P——阀体材料代号（铬镍系不锈钢 ，P一般指304）
