一、 PN泥浆泵产品概述2PNL泥浆泵 2PNL立式泥浆泵
PN、PNL型泥浆泵系单级单吸泥浆泵分卧式和立式，适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰，矿山输送矿砂液体，也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料，最大浓度50%-60%（重量计）。PNL、PN型泥浆泵，过流零件均使用耐磨合金材料制造，寿命长，敞开式叶轮用螺纹轴连接，叶轮与护板之间的间隙可以调整，以保持高效工作。pnL、PN型泥浆泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。
二、PN泥浆泵结构说明
（1）过流部分承磨件采用了耐磨铸铁，使用寿命长。
（2）叶轮和护板的间隙可以及时调整，保持较高工作效率。
（3）4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
三、PN泥浆泵性能参数表 2PNL立式泥浆泵
|
PN泥浆泵性能参数表
|
|
| 型号 |
流量
m 3 /h |
扬程
m |
转速
r/min |
允许汽蚀余量
m |
泵效率
% |
功率
kw |
泵重量
kg |
口径
mm |
| 轴功率 |
配带功率 |
吸入 |
排出 |
1PN
1PNL |
7.2
12
16 |
14
13
12 |
1430 |
0.53 |
21
30
35 |
1.3
1.41
1.5 |
3 |
120 |
50 |
25 |
| 2PN |
30
47
58 |
22
19
17 |
1450 |
1.32 |
33
39
39 |
5.45
6.25
6.9 |
11 |
150 |
96 |
50 |
| 2PNL |
30
47
58 |
22
19
17 |
1450 |
1.32 |
33
39
39 |
5.45
6.25
6.9 |
11 |
200 |
62 |
53 |
| 3PNL |
54
108
151 |
26
21
15 |
1470 |
2.35 |
32
42
37 |
12
14.7
16.7 |
22 |
450 |
125 |
75 |
| 3PN |
54
108
151 |
26
21
15 |
1470 |
2.35 |
32
42
37 |
12
14.7
16.7 |
22 |
280 |
90 |
85 |
| 4PN |
100
150
200 |
41
39
37 |
1470 |
2.95 |
46
55
61 |
24.3
29
33.1 |
55 |
1000 |
150 |
100 |
| 4PN(1) |
41.5
80
111 |
51
50
49 |
1470 |
1.92 |
23
36
44.5 |
25
30.2
33.1 |
55 |
1000 |
150 |
100 |
| 4PN(2) |
52
100
138 |
51
50
49 |
1470 |
2.2 |
26
37
47 |
28
37
39 |
75 |
1000 |
150 |
100 |
| 6PN |
230
280
320 |
27
26
25 |
980 |
2.59 |
56
60
62 |
30.2
33
35.2 |
75 |
2.59 |
200 |
150 |
四、PN泥浆泵结构图
|

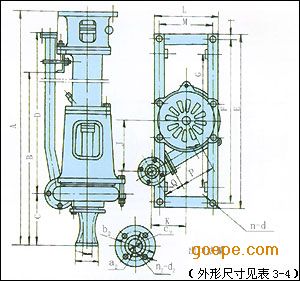

| 2PNL、3PNL型泥浆泵 外形图 |

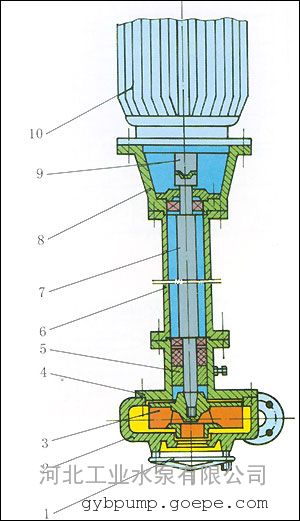

2PNL、3PNL型结构图 |
|
|
|

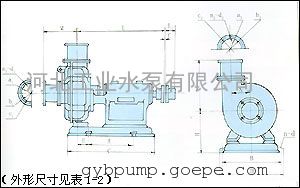

1PN、2PN、3PN型泵外形图
|

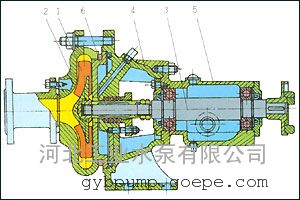

1PN、2PN、3PN型结构图 |
|
|
1.叶轮 2.泵体 3.轴 4.轴封体 5.轴承体 6.护板 |
1PNL泥浆泵结构说明：
（1）过流部分承磨件采用了耐磨铸铁，使用寿命较长。
（2）叶轮和护板的间隙可以及时调整，保持较高工作效率。
（3）4"以上该型泵轴承直接装于水平中开托架内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
| 4PN、6PN型泥浆泵结构图 |
4PN、6PN型外形图 |
1.泵体 2.泵盖 3.叶轮 4.轴 5.护套 6.前护板 7.托架盖 8.托架 9.填料箱 10.冷却水管 11.泵座 |
|
|
