Q44(5)三通T型法兰球阀

价格：元/
供货总量：
最小起订：
发货期限：
所在地区：上海市浦东新区
联系人：周生先生

立即询价

18818008975

打电话时请告知是在绿色节能环保网上看到的，谢谢!

详细介绍

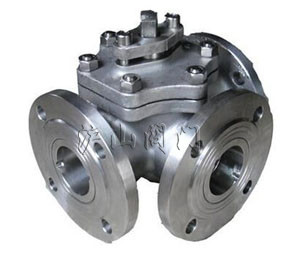

Q44(5)三通T型法兰球阀

http://www.hushanfamen.com/Valve_Product_919.html

	产品名称：	Q44(5)三通T型法兰球阀
	产品型号：	Q44(5)
	产品口径：	DN15-65mm
	产品压力：	1.6-6.4MPa
	产品材质：	铸铁、铸钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	Q44(5)三通T型法兰球阀	产品型号：	Q44(5)
驱动方式：	手动	连接形式：	法兰
结构形式：	浮动球球阀	密封结构：	PTFE、对位聚苯等
压力范围：	1.6～4.0MPa	公称通径：	DN15-DN200
常用材质：	WCB	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖Q44(5)三通T球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q44(5)三通T球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、Q44(5)三通T球阀主要零件材质

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺柱	35CrMoA	A193-B7

二、Q44(5)三通T球阀主要性能规范

公称压力 PN(MPa)		试验压力
公称压力 PN(MPa)		壳体 Shell	高压液密封	低压气密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用工况	适用温度		-28-350℃
应用规范	连接法兰		JB79-59、GB9113、HG20592-97、ANSI B16.5
应用规范	检验试验		GB9/T 9092-99、API 598
其余制造规范均按本厂标准

三、Q44(5)三通T球阀流向示意图

三通球阀流向示意图

四、Q44(5)三通T球阀主要外型连接尺寸表

主要尺寸	公称通径
主要尺寸	15	20	25	32	40	50
L	150	150	180	200	220	240
H	90	90	102	115	135	140
W	140	140	155	250	250	350

主要尺寸	公称通径
主要尺寸	65	80	100	125	150	200
L	260	280	320	380	440	550
H	155	185	210	275	305	335
W	350	420	700	1000	1300	1800

沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。

沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
