| 产品名称： |
QSP全压高速排气阀 |
产品型号： |
QSP |
| 适用介质： |
清水类
|
连接形式： |
法兰 |
| 压力范围： |
1.0-1.6MPa |
公称通径： |
DN15-DN400 |
| 常用材质： |
铸铁、WCB、304、316 |
技术咨询： |
021-31007323 |

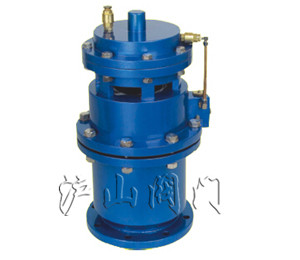

一、QSP全压高速排气阀概述
QSP型全压高速排气阀在结构性能上完全超越了普通高速(双口)排气阀，对于管道中的气体，无论是否多段水柱，气柱相同，有压无压均可连续高速排出管道。浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路道试车之险，排气之难减少城市管网爆管事故，减阻节能，减少压力振荡，提高整个供水系列及各种设备的安全可靠性。
二、QSP全压高速排气阀工作原理
全压高速排气阀是根据气缸原理制成的不同于其他任何一种进排气阀的全新装置，其原理是用浮筒杠杆等控制气缸内气动膜片动作，从而控制阀体排气口启闭。在高压(1MPa以下)状态下，无论是多段水柱、气柱相间，有压无压气体均可高速排出。
三、QSP全压高速排气阀零部件材料
|
序号
|
1
|
2
|
3
|
4
|
5
|
6
|
|
零件名称
|
阀体
|
导向护桶
|
浮筒
|
大排气组件
|
汽缸组件
|
破坏阀
|
|
材料牌号
|
铸钢
|
不锈钢
|
不锈钢
|
组合件
|
组合件
|
铜
|
四、、QSP全压高速排气阀适用范围
QSP系列排气阀采用法兰连接，适用于压力为1.0~1.6Mpa清水官网，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。

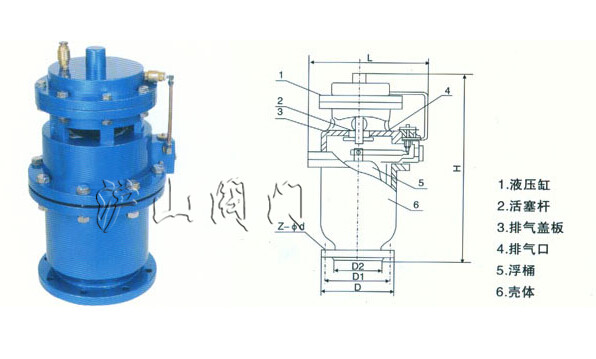

五、QSP全压高速排气阀连接尺寸
|
型号
|
DN
|
D
|
D1
|
D2
|
Z-Φd
|
L
|
H
|
|
QSP型
|
15
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
20
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
25
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
32
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
40
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
50
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
80
|
195
|
160
|
135
|
8-18
|
500
|
620
|
|
100
|
215
|
180
|
155
|
8-18
|
500
|
620
|
|
150
|
280
|
240
|
210
|
8-23
|
620
|
740
|
|
200
|
340
|
295
|
266
|
8-23
|
620
|
780
|
|
250
|
395
|
350
|
319
|
12-23
|
620
|
820
|
|
300
|
445
|
400
|
370
|
12-23
|
620
|
850
|
|
400
|
565
|
515
|
480
|
16-25
|
700
|
910
|
六、安QSP全压高速排气阀装位置
1、水泵出口，逆止阀之前的横管上，在水泵启动时排气，停车时呼气。
2、管路下坡处的横管上。
3、当水泵停止时，可能造成真空或负压处。
4、长距离管线中，每隔1-1.5公里处的横管处。
5、横管的最高处，立管的顶端。
|
|
