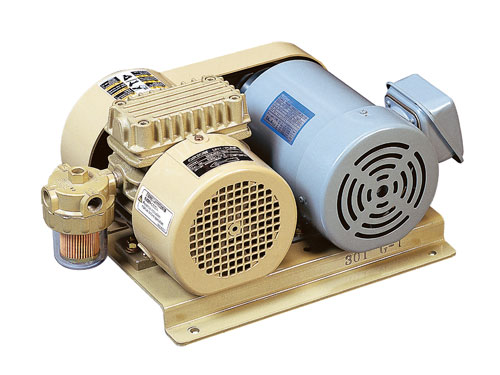

高真空KHA系列
到达真空：8kPa[abs]以下
流量：55～330L/min（50Hz）
特长：
●在到达真空度（8kPa以下）时能连续运行
●运行真空度高、最适合于电子零件等小型零件的自动机器（安装机械等）。
规格 01：带单相电机、 03：带三相电机
型号
KHA□-□-□ |
转速
（rpm） |
设计排气量
（L/min）
(※1) |
到达压力
（kPa[abs]以下）
（※2） |
配管
连接
孔径 |
电源 |
装载电机（KW） |
重量（kg） |
| 单相 |
三相 |
单相 |
三相 |
| 100V |
220V |
200V |
380V |
| 50Hz |
50Hz |
| 100-P-V-01 |
1200 |
55 |
8 |
Rc1/4 |
|
○ |
|
|
0．1 |
|
|
| 100-P-V-03 |
|
|
○ |
○ |
|
|
| 200-P-V-01 |
1200 |
120 |
8 |
Rc1/4 |
|
○ |
|
|
0．25 |
|
|
| 200-P-V-03 |
|
|
○ |
○ |
|
|
| 400-P-V-01 |
1190 |
220 |
8 |
Rc3/4 |
|
|
|
|
0．4 |
|
|
| 400-P-V-03 |
|
|
○ |
○ |
|
|
| 750-P-V-03 |
1080 |
330 |
8 |
Rc3/4 |
|
|
○ |
○ |
0．75 |
|
|
※ 1 设计排气量：由容积所计算出的理论值。实际流量参考性能实测数据。
※ 2 泵到达最高真空点时可连续运行使用的压力。
※ 使用压力范围：48kPa[abs]～到达压力
※ 允许脉动范围：13.3kPa/s 以内
※ 也备有排气管道配管型（KHA100A·200A·400A·750A）。管道配管的允许阻力：25 kPa以下（不可以用于排气）
※ 使用环境（吸入空气）条件：温度：0～40℃、湿度：通常湿度（65±20%）
※ 因为高真空泵在压缩比高时、泵内部容易结露、所以必须采取以下措施防止生锈。
试运行时、吸气侧加上48 kPa[abs]以下的负荷、连续运行5分钟以上。
试运行和工作时间在5分钟以内时，为了除去凝结露水、开放吸气侧、进行10～15分钟的空（干燥）运行。
※ 电源电压的允许波动范围为额定电压±10%。
※ 请设置过负荷保护器（热敏继电器等）。
设定值：请以电机标牌上记载的额定电流值为标准。
