ZBSF全不锈钢电磁阀
一.特征
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。安在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二.型号规格说明
三.主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。
四.结构原理
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启
五.技术参数
|
项目
|
说明
|
|
工作介质
|
腐蚀性流体、超净流体、食用流体
ZBSF-1：气体用 ZBSF-1Y：液体用
ZBSF-2：气体用 ZBSF-2Y：液体用
|
|
介质温度℃
|
ZBSF-F（1Y）：≦60℃
ZBSF-2（2Y）：≦200℃
|
|
公称压力（MPa）
|
1.6
|
|
工作压差（MPa）
|
0~1.6
|
|
公称通径（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
电源电压
|
AC220V其余规格可作特殊订货
|
|
使用寿命
|
按JB/T7352-94规定
|
|
额定流量系数
|
|
泄漏量
|
按JB/T7352-94.F级规定
|
|
功耗
|
AC≦70VA
|
|
防爆标志
|
dIIBT4
|
|
防爆证编号
|
CE991010
|
|
出线口接头
|
内螺纹M20*1.5
|
|
环境温度
|
-40~+60℃
|

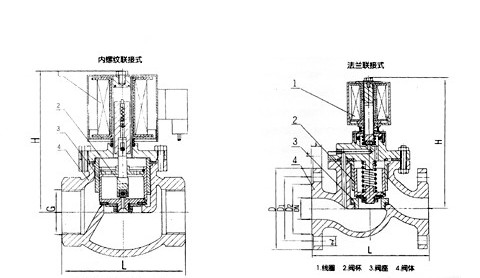

六.外表尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
148
|
φ90
|
φ60
|
φ41
|
14
|
2
|
4-φ14
|
|
15
|
115
|
148
|
φ95
|
φ65
|
φ46
|
14
|
2
|
4-φ14
|
|
20
|
115
|
148
|
φ105
|
φ75
|
φ56
|
16
|
2
|
4-φ14
|
|
25
|
125
|
148
|
φ115
|
φ85
|
φ65
|
16
|
3
|
4-φ14
|
|
32
|
150
|
182
|
φ140
|
φ100
|
φ76
|
18
|
3
|
4-φ18
|
|
40
|
165
|
182
|
φ150
|
φ110
|
φ84
|
18
|
3
|
4-φ18
|
|
50
|
190
|
192
|
φ160
|
φ125
|
φ99
|
20
|
3
|
4-φ18
|
