产品概述
产品简介：
在电能计量中，有的计量回路 ，无法直接计量电参数，该环境下必须通过互感器的转接方可计量测量，江阴市
星火电子科技有限公司通过多年研发，不段完善互感器的类型，设计出适合现场不同环境安装的电流互感器。
用途：用于交流电流、功率、电能监控装置；继电保护装置中；功率因数修正装置。
产品特点
●.开合式安装、一致性好
●线性度好、灵敏度高
●稳定性好、重量轻、多种开口尺寸方便安装
●安装方便，开合式安装，不用断开系统电源
主要参数
|
开口式电流互感器XH-SCT-T24
|
|
* 形式
|
开合式安装电流互感器
|
|
* 馈线形式
|
电缆
|
|
* 穿芯匝数
|
1
|
|
* 准确度等级
|
0.5级
|
|
* 额定电压Un
|
0.66KV
|
|
* 输入电流
|
0~300A
|
|
* 额定输出
|
0~500mA 0~1A 0~5A 0~0.333v（根据客户需求）
|
|
* 隔离耐压
|
AC 3.0KV/min（二次对地）
|
|
* 工作温度
|
规定的工作范围：-25℃ ~ 50℃ 极限工作范围：-30℃～70℃
|
|
* 工作湿度
|
10% ～ 95%
|
|
* 海拔高度
|
≤3000m
|
注意事项
●互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过额定值
●测量仪表接于S1、S2端子上，互感器二次绕组外部回路所接仪表的总阻抗（包括接线）不应超过其额定负荷
●电流互感器在运行中严禁二次开路
●互感器开启后再合上时，必须将磁芯接触完好，否则会影响互感器精度

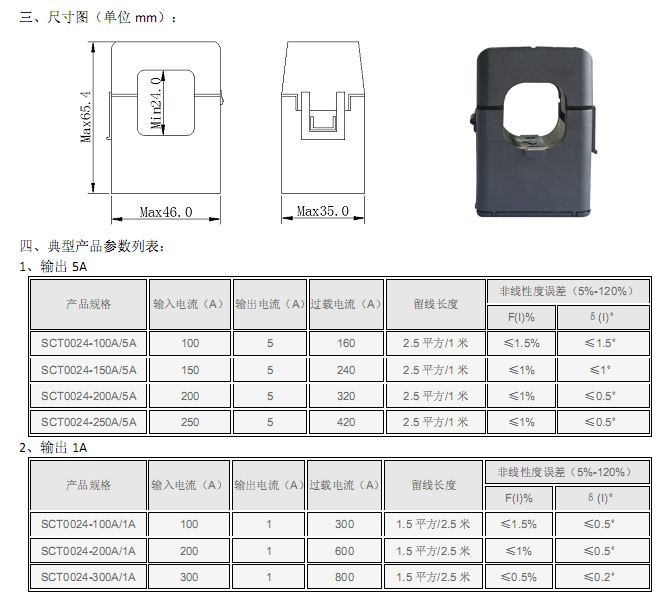

产品展示
