YJZQ-J25W,进口YJZQ-J25W,上海沪嘉阀门厂
|
|
|
 提供全套工程阀门解决方案，YJZQ-J25W售前、售中、售后专业服务！
|
|
 质量领先：实行全过程质量监控，细致入微，全方位检测！
|
|
 价格合理：高效内部成本控制，减少了开支，让利于客户！
|
|
 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
|
|
|
|
|
名称：
|
YJZQ-J25W
|
|
型号：
|
YJZQ
|
|
口径：
|
DN6-DN50
|
|
压力：
|
31.5MPa≈50.0MPa
|
|
材质：
|
WCB、A105、SS304、SS316
|
|
认证：
|
ISO9001:2000
|
|
|

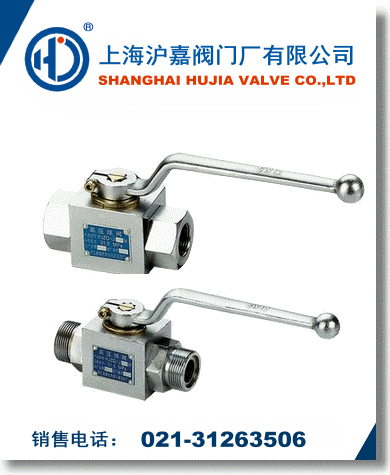

·YJZQ高压球阀产品详情
|
|
YJZQ-J25W高压球阀本阀适用于液压系统和化工系统的各种管路上,作启闭用。
公称压力PN：31.5MPa
工作压力:31.5MPa
工作温度:-20~+65℃
适用介质:液压油、水一乙二醇、其它混合液体。
球阀主要优点如下：
适用于经常操作，启闭迅速、轻便。
1.流体阻力小。
2.结构简单，相对体积小，重量轻，便于维修。
3.密封性能好
4.不受安装方向的限制，介质的流向可任意。
5.无振动，噪声小。
YJZQ高压球阀外形尺寸
YJZQ高压球阀内螺纹连接
|
型号
|
D1
|
D2
|
L1
|
L2
|
L3
|
L4
|
H1
|
H2
|
H3
|
|
YJZQ-J10N
|
Ф10
|
M18×1.5
|
78
|
14
|
105
|
32
|
16
|
36
|
76
|
|
YJZQ-J15N
|
Ф15
|
M22×1.5
|
86
|
16
|
147
|
38
|
19
|
45
|
80
|
|
YJZQ-J20N
|
Ф20
|
M27×2
|
108
|
18
|
185
|
48
|
25
|
55
|
101
|
|
YJZQ-J25N
|
Ф25
|
M33×2
|
116
|
20
|
185
|
57
|
28.5
|
64
|
111
|
|
YJZQ-J32N
|
Ф32
|
M42×2
|
136
|
22
|
240
|
75
|
37.5
|
84
|
134
|
|
YJZQ-J40N
|
Ф40
|
M48×2
|
148
|
24
|
240
|
85
|
42.5
|
95
|
165
|
|
YJZQ-J50N
|
Ф50
|
M64×2
|
180
|
26
|
240
|
104
|
52
|
112.5
|
180
|
YJZQ高压球阀外螺纹连接
|
型号
|
D1
|
D2
|
D3
|
L1
|
L2
|
L3
|
L4
|
L5
|
H1
|
H2
|
H3
|
|
YJZQ-J10W
|
Ф10
|
Ф20
|
M27×1.5
|
94
|
16
|
2
|
105
|
32
|
16
|
36
|
76
|
|
YJZQ-J15W
|
Ф15
|
Ф22
|
M30×1.5
|
102
|
16
|
2
|
147
|
38
|
19
|
45
|
80
|
|
YJZQ-J20W
|
Ф20
|
Ф28
|
M36×2
|
124
|
18
|
2.5
|
185
|
48
|
25
|
55
|
101
|
|
YJZQ-J25W
|
Ф25
|
Ф35
|
M42×2
|
136
|
20
|
2.5
|
185
|
57
|
28.5
|
64
|
111
|
|
YJZQ-J32W
|
Ф32
|
Ф40
|
M52×2
|
150
|
20
|
2.5
|
240
|
75
|
37.5
|
84
|
134
|
|
YJZQ-J40W
|
Ф40
|
Ф50
|
M64×2
|
180
|
24
|
2.5
|
240
|
85
|
42.5
|
95
|
165
|
|
YJZQ-J50W
|
Ф50
|
Ф60
|
M72×2
|
210
|
26
|
2.5
|
240
|
104
|
52
|
112.5
|
180
|
|
|
?
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
球阀安装说明：
1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线（采用气动驱动器时）。
10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
