名称：
|

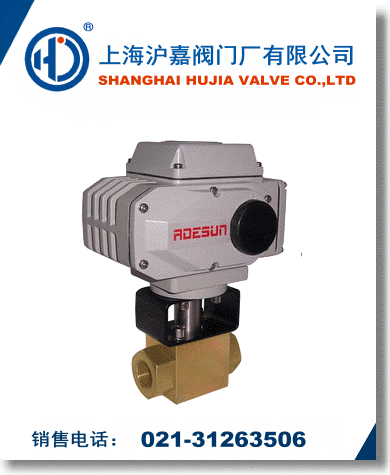

高压电动球阀
|
|
型号：
|
Q911N
|
|
口径：
|
DN15-DN100
|
|
压力：
|
1.6MPa≈32.0MPa
|
|
材质：
|
WCB、A105、SS304、SS316
|
|
认证：
|
ISO9001:2000
|
|
|
·高压电动球阀产品详情
|
|
高压电动球阀耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb 电动高压球阀耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。 电动高压球阀无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
Q911N高压电动球阀主要零件材料 ： (单位:mm)
|
零件名称
|
阀体
|
球体
|
阀杆
|
密封圈
|
|
Q11N-100C
Q11N-160C
Q11N-320C
|
35/45
|
1Cr18
|
1Cr18Ni9Ti
|
尼龙
|
|
Q11N-100P
Q11N-160P
Q11N-320P
|
304/1Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
|
Q11N-100R
Q11N-160R
Q11N-320R
|
316/1Cr18Ni12Mo2Ti
|
316/1Cr18Ni9Ti
|
Q911N高压电动球阀美标主要尺寸 ： 600Lb 900Lb (单位:mm )
采用：ASME、B16.11-1991标准
|
口径
|
d
|
L
|
L1
|
H
|
W
|
D
|
L3
|
|
流量
|
总长
|
中段瓣总长
|
中心高度
|
手柄长度
|
半插口
|
有效长度
|
|
NPT3/8"
|
10
|
100
|
60
|
62
|
150
|
1280
|
10
|
|
NPT1/2"
|
14
|
100
|
60
|
65
|
150
|
21.85
|
10
|
|
NPT3/4"
|
19
|
140
|
80
|
74
|
180
|
27.30
|
13
|
|
NPT1"
|
24
|
140
|
80
|
80
|
180
|
34.05
|
13
|
|
NPT11/4"
|
31
|
160
|
90
|
95
|
255
|
42.80
|
13
|
|
NPT11/2"
|
39
|
180
|
100
|
98
|
255
|
48.80
|
13
|
|
NPT2"
|
48
|
200
|
110
|
108
|
255
|
61.35
|
16
|
|
NPT21/2"
|
63
|
-
|
-
|
-
|
-
|
74.20
|
16
|
|
NPT3"
|
78
|
-
|
-
|
-
|
-
|
90.15
|
16
|
|
NPT4"
|
98
|
-
|
-
|
-
|
-
|
115.80
|
19
|
Q911N高压电动球阀国标主要尺寸： (单位:mm )
|
公称通径
|
Q11N-100/160、Q11N-100/160P
|
Q11N-320、Q11N-320P
|
|
管螺纹
|
尺寸(mm)
|
管螺纹
|
尺寸(mm)
|
|
d
|
L
|
H
|
W
|
E
|
H
|
W
|
SW
|
L
|
|
6
|
1/4
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
70
|
|
10
|
3/8
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
-
|
|
15
|
1/2
|
11
|
85
|
43
|
108
|
42.5
|
1/2
|
68
|
130
|
41
|
85
|
|
20
|
3/4
|
14
|
95
|
45.5
|
146
|
47.5
|
3/4
|
77
|
180
|
46
|
95
|
|
25
|
1
|
21
|
105
|
59.5
|
146
|
52.5
|
1
|
82
|
180
|
55
|
105
|
|
32
|
1 1 /4
|
25
|
120
|
64.5
|
146
|
60
|
1 1 /4
|
115
|
300
|
70
|
120
|
|
40
|
1 1 /2
|
32
|
130
|
76
|
254
|
65
|
1 1 /2
|
120
|
300
|
80
|
130
|
|
50
|
2
|
38
|
150
|
81
|
254
|
75
|
2
|
130
|
300
|
100
|
150
|
|
|
?
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
球阀安装说明：
1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线（采用气动驱动器时）。
10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
