名称：
|

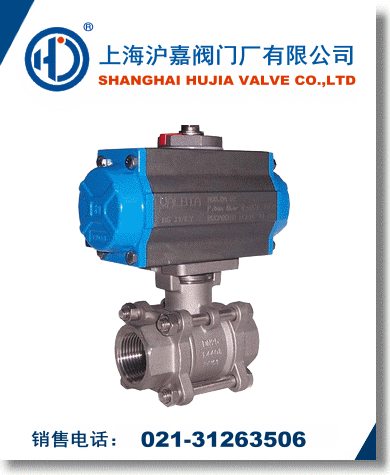

气动内螺纹球阀
|
|
型号：
|
Q611F
|
|
口径：
|
DN15-DN100
|
|
压力：
|
1.6MPa≈16.0MPa
|
|
材质：
|
WCB、A105、SS304、SS316
|
|
认证：
|
ISO9001:2000
|
|
|
·气动内螺纹球阀产品详情
|
|
气动内螺纹球阀分为两段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
|
公称通径 DN(mm)
|
6-100
|
|
公称压力 PN(MPa)
|
1.6
|
|
公称压力 PS(MPa)
|
强度试验
|
2.4
|
|
密封试验
|
1.8
|
|
材料 材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|
球体
|
WCB
|
CF8 304
|
CF8M 316i
|
|
阀杆
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28 ℃ -300 ℃
|
|
气动装置
|
型号
|
OBD 系列
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
气动内螺纹球阀安装尺寸表：
|
口径
(mm)
|
尺 寸(mm)
|
气动装置型号(仅供参考)
|
|
两段式
|
对焊式
|
承插焊式
|
|
G
|
L
|
D
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
OBD50
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
OBD50
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
OBD50
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
OBD50
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
OBD50
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
OBD65
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
OBD65
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
OBD80
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
OBD80
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
OBD100
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
OBD130
|
|
|
?
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
球阀安装说明：
1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线（采用气动驱动器时）。
10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
