薄型保温球阀,薄型保温球阀,上海沪嘉阀门厂
|
|
|
 提供全套工程阀门解决方案，薄型保温球阀售前、售中、售后专业服务！
|
|
 质量领先：实行全过程质量监控，细致入微，全方位检测！
|
|
 价格合理：高效内部成本控制，减少了开支，让利于客户！
|
|
 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
|
|
|
|
|
名称：
|

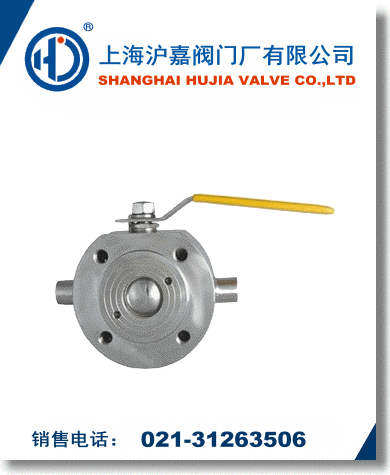

薄型保温球阀
|
|
型号：
|
BQ71F
|
|
口径：
|
DN15-DN300
|
|
压力：
|
1.6MPa≈4.0MPa
|
|
材质：
|
WCB、A105、SS304、SS316
|
|
认证：
|
ISO9001:2000
|
|
|
·薄型保温球阀产品详情
|
|
薄型保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
薄型保温球阀主要型号、保温型：手动(BQ71F)、气动(BQ671F)、电动(BQ971F)
公称通径：DN15-100mm1/2“-4“
公称压力：PN1.0-2.5MPa
CLASS：150lb、JIS：10K
薄型保温球阀主要外形及连接尺寸表
|
公称通径(DN)
|
产品型号
|
|
|
L
|
D
|
W
|
H
|
3-G
|
|
(mm)
|
(in)
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
150Lb
|
10k
|
手动
|
手动
|
|
|
15
|
1/2”
|
40
|
53
|
53
|
53
|
47
|
58
|
130
|
80
|
3/8
|
|
20
|
3/4”
|
45
|
63
|
63
|
63
|
57
|
63
|
170
|
80
|
3/8
|
|
25
|
1”
|
50
|
73
|
73
|
73
|
66
|
74
|
170
|
100
|
3/8
|
|
32
|
1 1/4”
|
60
|
84
|
84
|
84
|
75
|
84
|
200
|
110
|
1/2
|
|
40
|
1 1/2”
|
70
|
94
|
94
|
94
|
85
|
89
|
250
|
120
|
1/2
|
|
50
|
2”
|
80
|
109
|
109
|
109
|
103
|
104
|
250
|
130
|
1/2
|
|
65
|
2 1/2”
|
110
|
129
|
129
|
129
|
122
|
124
|
350
|
140
|
1/2
|
|
80
|
3”
|
120
|
144
|
144
|
144
|
135
|
134
|
350
|
150
|
1/2
|
|
100
|
4”
|
140
|
164
|
164
|
170
|
173
|
159
|
420
|
180
|
1/2
|
薄型保温球阀型号、零件材料及主要参数
|
公称压力或压力级
|
产品型号
|
|
PN1.0MPa
|
BQ71F-10C
|
BQ71F-10P
|
BQ71F-10P8
|
BQ71F-10P3
|
BQ71F-10R
|
BQ71F-10R8
|
BQ71F-10R3
|
|
PN1.6MPa
|
BQ71F-16C
|
BQ71F-16P
|
BQ71F-16P8
|
BQ71F-16P3
|
BQ71F-16R
|
BQ71F-16R8
|
BQ71F-16R3
|
|
PN2.5MPa
|
BQ71F-25
|
BQ71F-25P
|
BQ71F-25P8
|
BQ71F-25P3
|
BQ71F-25R
|
BQ71F-16R8
|
BQ71F-25R3
|
|
CLASS150
|
BQ71F-150(LB)C
|
BQ71F-150(LB)P
|
BQ71F-150(LB)P8
|
BQ71F-150(LB)P3
|
BQ71F-150(LB)R
|
BQ71F-150(LB)R8
|
BQ71F-150(LB)R3
|
|
10K
|
BQ71F-10(K)C
|
BQ71F-10(K)P
|
BQ71F-10(K)P8
|
BQ71F-10(K)P3
|
BQ71F-10(K)R
|
BQ71F-10(K)R8
|
BQ71F-10(K)R3
|
|
主要零件材料
|
阀体
|
WCB
|
ZGlCr18Ni9Ti
|
CF8(304)
|
CF8(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF8M(316L)
|
|
球体、阀杆
|
2Crl3
|
lCr18Ni9Ti
|
0Cr18Ni9(304)
|
0Cr18Ni9(304L)
|
1Cr18Ni2Mo2(316)
|
0Cr17Ni2Mo2(316)
|
0Cr17Ni2Mo2(316L)
|
|
密封圈
|
聚四氟乙烯 对位聚苯
|
|
填料、垫圈
|
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
|
|
适用工况
|
适用介质
|
重油、胶类等
|
硝酸腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀性介质
|
尿素等腐蚀性介质
|
|
适用温度
|
-28-300℃
|
|
配管法兰
|
JB79-59、GB9113、SH3406ANSIB16.5JISB2212
|
|
|
?
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
球阀安装说明：
1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线（采用气动驱动器时）。
10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
