名称：
|

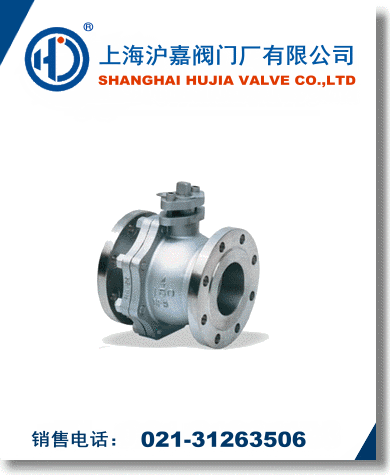

美标碳钢球阀
|
|
型号：
|
Q41F
|
|
口径：
|
DN15-DN300
|
|
压力：
|
150LB-300LB-600LB
|
|
材质：
|
WCB、A105、SS304、SS316
|
|
认证：
|
ISO9001:2000
|
|
|
·美标碳钢球阀产品详情
|
|
美标碳钢球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。 它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。
美标碳钢球阀标准
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
试验压力
|
试验项目
|
壳体试验
|
密封试验
|
上密封试验
|
气密封试验
|
|
介质
|
水
|
气
|
|
单位
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
压力等级 (磅级)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
美标碳钢球阀主要零件材料
|
名称
|
材料
|
|
阀体
阀盖
|
A216WCB
|
A352 LCB
|
A217WC6
|
A217WC9
|
A217 C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
球体
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
手柄
|
KTH350-10
|
|
螺柱
|
A193-B7 A320-L7 A193-B8
|
|
螺母
|
A194-2H A194-7 A194-8
|
美标碳钢球阀主要连接尺寸
|
型号
|
规格 (mm)
|
尺寸 (mm)
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2″
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4″
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1″
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4″
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2″
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2″
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2″
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3″
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4″
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5″
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6″
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8″
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10″
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
美标碳钢球阀主要连接尺寸
|
型号
|
规格(mm)
|
尺寸 (mm)
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2″
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
3/4″
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
1″
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
11/4″
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
11/2″
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
2″
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
21/2″
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
3″
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
4″
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
5″
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
6″
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
8″
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
10″
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
美标碳钢球阀主要连接尺寸
|
型号
|
规格 (mm)
|
尺寸(mm)
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2″
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
3/4″
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
1″
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
11/2″
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
2″
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
3″
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
4″
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
6″
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
8″
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
10″
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
|
|
?
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
球阀安装说明：
1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线（采用气动驱动器时）。
10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
