结构特点
该机为我公司研制开发的新型产品，具有效率高、维护方便，不漏渣，适用范围广，经久耐用等多种特点；由除污耙、栅网、传动链条、机架、驱动装置等组成。除污耙在机架内作回转运动，从而将无水肿被拦截的悬浮物不断分离出水面，栅渣自动落至渣斗中。该设备拦截栅网采用不锈钢材质，且可根据用户的需要制作超细间隙，满足工艺要求；有效栅宽解决了超细格栅在沟渠中使用问题；而且效果极为理想。
设备优点
1、间隙超细0.1-5mm
2、栅条采用不锈钢倒T型网，不堵塞，寿命长 3、100％拦截，效果好

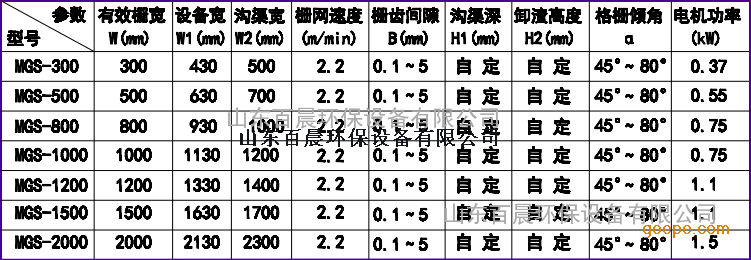

主要表格参数
参数
型号
|
有效栅宽W（mm）
|
设备宽W1（mm）
|
沟渠宽W2(mm)
|
刷耙速度（m/min）
|
栅齿间隙B（mm）
|
沟渠深H1（mm）
|
沟渠高度H2（mm）
|
格栅倾角α
|
电机功率
（KW）
|
|
MGS-300
|
300
|
430
|
500
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
0.37
|
|
MGS-500
|
500
|
630
|
700
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
0.55
|
|
MGS-800
|
800
|
930
|
1000
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
0.75
|
|
MGS-1000
|
1000
|
1130
|
1200
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
0.75
|
|
MGS-1200
|
1200
|
1330
|
1400
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
1.1
|
|
MGS-1500
|
1500
|
1630
|
1700
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
1.1
|
|
MGS-2000
|
2000
|
2130
|
2300
|
2.2
|
0.1~5
|
自定
|
自定
|
45~80°
|
1.5
|
说明：表中功率为沟渠深度为2000mm所对应选型数值，沟渠深度的变化对应功率不同。
栅前水深-h：m 流速-V：m/s
取0.5~0.7
有效栅宽-W：mm
间隙-B：mm
流量与间隙近似换算： 格栅倾角-α
流量-Q：m3/h
Q=4+B(3.6×B×W×h×V)×60%
注:池深H1、卸料口高度H2、材质由设计单位或用户自定设备高度H=H1+H2+1100、

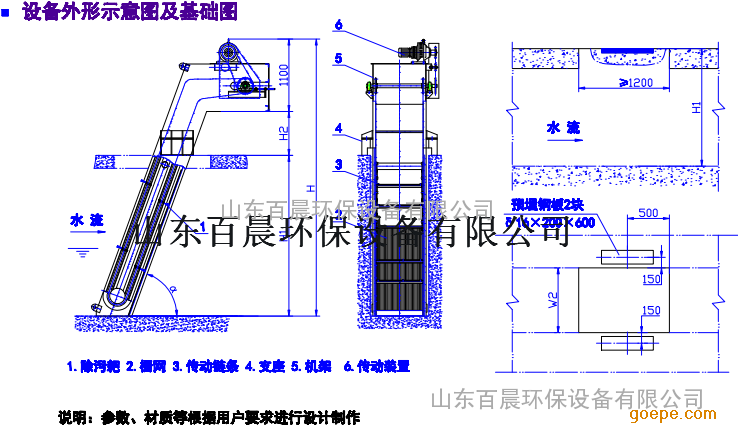

设备外形示意图及基础图
