高效组合式气浮装置是我公司开发生产的一种新型气浮装置,采用独特的溶气管技术, 具有结构紧凑、占地面积小、机电一体化、溶气效率高且处理效果好的优点。可广泛应用于造纸
、印染、食品等工业废水处理领域中小水量的处理。

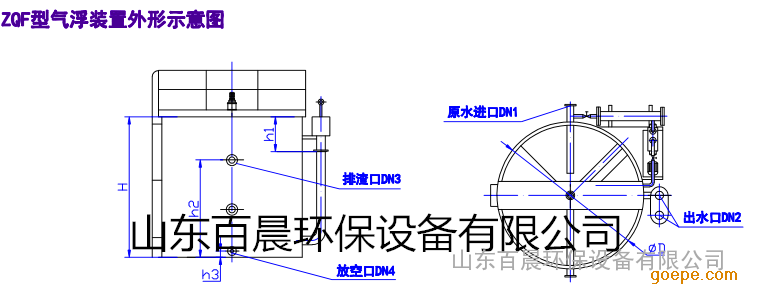

ZQF型气浮装置外形示意图

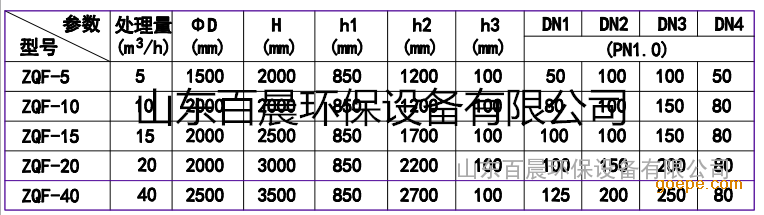

参数
型号
|
处理量
（m3/h）
|
ΦD
(mm)
|
H
(mm)
|
h1
(mm)
|
h2
(mm)
|
h3
(mm)
|
DN1
|
DN2
|
DN3
|
DN4
|
|
(PN1.0)
|
|
ZQF-5
|
5
|
1500
|
2000
|
850
|
1200
|
100
|
50
|
100
|
100
|
50
|
|
ZQF-10
|
10
|
2000
|
2000
|
850
|
1200
|
100
|
80
|
100
|
150
|
80
|
|
ZQF-15
|
15
|
2000
|
2500
|
850
|
1700
|
100
|
100
|
100
|
150
|
80
|
|
ZQF-20
|
20
|
2000
|
3000
|
850
|
2200
|
100
|
100
|
150
|
200
|
80
|
|
ZQF-40
|
40
|
2500
|
3500
|
850
|
2700
|
100
|
125
|
200
|
250
|
80
|
