■ SKA型水环式真空泵安装尺寸：
1、水环真空泵的安装：
水环真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。
2、水环真空泵气水分离器的安装
水环真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。
水环真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

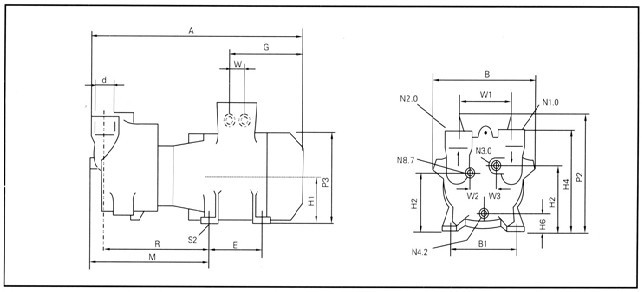

SKA2外形尺寸图 （单位mm）
|
型号
|
曲线编号
|
A
|
B
|
B1
|
E
|
H1
|
H2
|
H3
|
H4
|
H6
|
M
|
P2
|
P3
|
|
SKA2-060
|
60V
|
455
|
186
|
140
|
100
|
90
|
118
|
126
|
195
|
37.5
|
244
|
250
|
180
|
|
SKA2-061
|
61V
|
476
|
186
|
140
|
100
|
90
|
118
|
195
|
195
|
37.5
|
263
|
250
|
180
|
|
SKA2-070
|
70V
|
545
|
223
|
160
|
140
|
222
|
100
|
128
|
222
|
33
|
280
|
270
|
203
|
|
SKA2-071
|
71V
|
566
|
223
|
234
|
190
|
140
|
112
|
140
|
234
|
45
|
309
|
300
|
225
|
|
型号
|
曲线编号
|
R
|
S2
|
W1
|
W2
|
W3
|
d
|
N3．0
|
N4.2
|
N8.7
|
|
SKA2-060
|
60V
|
217
|
φ10
|
110
|
25.5
|
21
|
G1
|
G3/877
|
G1/4"
|
G3/8”
|
|
SKA2-061
|
61V
|
236
|
φ10
|
110
|
25.5
|
21
|
G1
|
G3/877
|
G1/4"
|
G3/8”
|
|
SKA2-070
|
70V
|
252
|
φ12
|
110
|
33
|
27
|
G11/2"
|
G3/877
|
G1/4"
|
G3/8”
|
|
SKA2-071
|
71V
|
278
|
φ12
|
110
|
33
|
27
|
G11/2"
|
G3/877
|
G1/4"
|
G3/8”
|

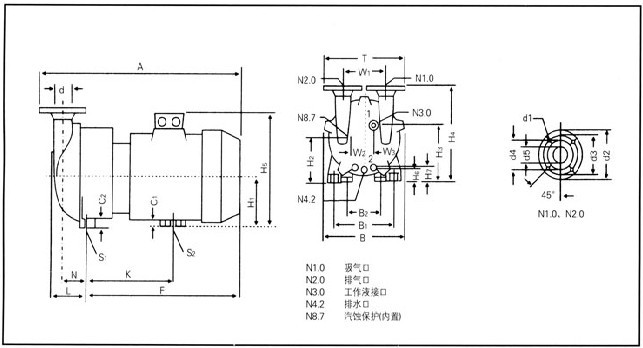

SKA5外形尺寸图（单位：mm）
|
型号
|
曲线编号
|
A
|
B
|
B1
|
B2
|
C1
|
C2
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
H7
|
K
|
L
|
|
SKA5110-OKC
|
101V
|
637
|
325
|
255
|
190
|
41
|
26
|
140
|
156
|
202
|
361
|
328
|
38
|
57
|
342
|
130
|
|
SKA5111-0KC
|
111V
|
672
|
325
|
265
|
216
|
38
|
26
|
150
|
166
|
212
|
371
|
363
|
48
|
68
|
348
|
130
|
|
SKA5121-OKC
|
121V
|
771
|
347
|
265
|
216
|
36
|
26
|
150
|
167
|
217
|
385
|
363
|
39
|
60
|
430
|
147
|
|
SKA5131-OKC
|
131V
|
852
|
377
|
300
|
254
|
35
|
30
|
175
|
194
|
249
|
427
|
435
|
53
|
76
|
477.5
|
147
|
|
SKA5161-0KC
|
161V
|
1044
|
479
|
370
|
389
|
52
|
30
|
210
|
225
|
303
|
521
|
485
|
51
|
80
|
570
|
201
|
|
型号
|
曲线编号
|
F
|
N
|
S1
|
S92
|
T
|
d1
|
d2
|
d3
|
d4
|
d5
|
|
SKA5110-0KC…
|
101V
|
464
|
92
|
φ12X23
|
φ12
|
340
|
19
|
160
|
123
|
97
|
52
|
|
SKA5111-OKC…
|
111V
|
500
|
92
|
φ12X23
|
φ12
|
340
|
19
|
160
|
123
|
97
|
52
|
|
SKA5121-0KC…
|
121V
|
584
|
97
|
φ12X23
|
φ12
|
382
|
19
|
182
|
142
|
113
|
66.5
|
|
SKA5131-OKC…
|
131V
|
658,5
|
103
|
φ12X23
|
φ14
|
382
|
19
|
182
|
142
|
113
|
66.5
|
|
SKA5161-OKC…
|
161V
|
808
|
138
|
φ15×27
|
φ14
|
450
|
22
|
200
|
156
|
130
|
80
|
|
型号
|
曲线编号
|
W1
|
W2
|
W3
|
"d(N1.0,N2.0)"
|
N3．0
|
N4.2
|
N8.7
|
|
SKA5110-OKC…
|
101V
|
180
|
52
|
27
|
"DN50/2”
|
G3/4" (丝长24)
|
G3/8" (丝长25)
|
G3/8" (丝长11)
|
|
SKA5111-OKC…
|
111V
|
180
|
52
|
27
|
"DN50/2”
|
G3/4"(丝长24)
|
G3/8" (丝长25)
|
G3/8" (丝长11)
|
|
SKA5121-OKC…
|
121V
|
200
|
57
|
29
|
"DN65/21/2”
|
G3/4" (丝长24)
|
G3/8" (丝长25)
|
G3/8" (丝长11)
|
|
SKA5131-OKC…
|
131V
|
200
|
62.5
|
32
|
"DN65/21/2”
|
G3/4" (丝长24)
|
G3/8"(丝长25)
|
G3/8" (丝长11)
|
|
SKA5161-OKC…
|
161V
|
250
|
81
|
41
|
"DN80/3"
|
G3/4" (丝长24)
|
G3/8" (丝长25)
|
G3/8" (丝长11)
|

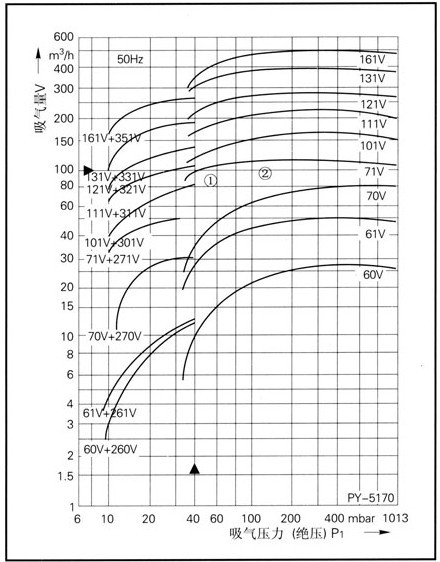

■ SKA型水环式真空泵性能参数：
|
曲线编号
|
型号
|
最大气量(m3/min)
|
极限真空(MPa)
|
电机功率
(kw)
|
泵转速(R.P.m)
|
工作液流量(L/min)
|
噪音
(A)
|
重量
(kg)
|
|
60V
|
SKA20.60
|
0.45
|
0.097
|
0.81
|
2880
|
2
|
62
|
37
|
|
61V
|
SKA20.61
|
0.86
|
0.097
|
1.45
|
2880
|
2
|
65
|
41
|
|
70V
|
SKA20.70
|
1.33
|
0.097
|
2.35
|
2850
|
2.5
|
66
|
66
|
|
71V
|
SKA20.71
|
1.83
|
0.097
|
3.85
|
2860
|
4.2
|
72
|
85
|
|
110V
|
SKA5110
|
2.75
|
0.097
|
4
|
1450
|
6.7
|
63
|
120
|
|
111V
|
SKA5111
|
3.83
|
0.097
|
5.5
|
1450
|
8.3
|
68
|
150
|
|
121V
|
SKA5121
|
4.66
|
0.097
|
7.5
|
1450
|
10
|
69
|
210
|
|
131V
|
SKA5131
|
6.66
|
0.097
|
11
|
1430
|
15
|
73
|
280
|
|
161V
|
SKA5161
|
8.33
|
0.097
|
15
|
970
|
20
|
74
|
390
|
|
110V
|
SKA6110
|
2.75
|
0.097
|
4
|
1450
|
6.7
|
63
|
|
|
111V
|
SKA6111
|
3.83
|
0.097
|
5.5
|
1450
|
8.3
|
68
|
|
|
121V
|
SKA6121
|
4.66
|
0.097
|
7.5
|
1450
|
10
|
69
|
|
|
131V
|
SKA6131
|
6.66
|
0.097
|
11
|
1430
|
15
|
73
|
|
|
161V
|
SKA6161
|
8.33
|
0.097
|
15
|
970
|
20
|
74
|
|
