大口径电动蝶阀 产品概述
GEROYAL公司的大口径电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要
有：橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，
可以临时用手动操作，不至于影响使用。
电动蝶阀适用于需要流量调节的场合。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应
考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时，最重要
的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。
中线蝶阀通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。
在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。
在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地专
用蝶阀。
大口径电动蝶阀 产品特点
1、在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2、三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3、蝶板与密封圈之间不存在相卡现象.
4、阀门的密封性能不受温度变化的影响.
5、阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.
|
|
|

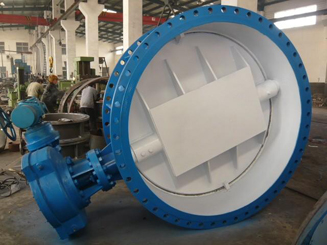

大口径电动蝶阀
|
大口径电动蝶阀
|
大口径电动蝶阀设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
大口径电动蝶阀 零件材料
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
O型圈、柔性石墨
|
大口径电动蝶阀 性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|
适用温度
|
碳钢：-29℃～600℃ 不锈钢：-40℃～600℃
|
大口径电动蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
