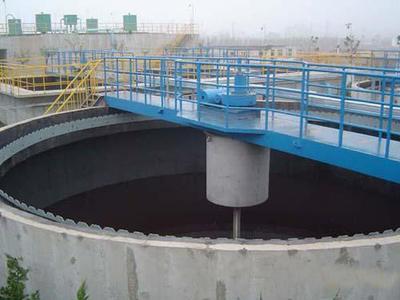

浓缩池悬挂式中心传动刮泥机

用途

浓缩池刮泥机用于污水处理厂重力式污泥浓缩池，将浓缩污泥刮集至池底中心集泥坑，以进一步作污泥脱水处理。

特点

1、传动环节少，机械效率高，结构紧凑；

2、根据需要可设过扭保护机构，当扭矩达到设定值时自动报警停机，保证设备安全可靠运行；

3、主轴采用刚度大的管式构造，池底不设轴承，根除了环境极坏的池底维护工作。浓缩池刮泥机为悬挂中心传动，由带电动机立式减速器、带外齿的回转轴承、主轴、刮臂、刮板、浓集栅条、稳流筒、控制柜等组成。刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑当运行过程中，由于刮板、刮臂受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护机构动作，切断电源，自动报警停机。

结构及工作原理

该设备采用链板回转式，由固定栅条组成过水栅面，当污水流过时，大于栅隙的杂物被拦截，耙齿板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动时，耙齿把截留在栅面上的杂物自下而上带至出渣口中，杂物依靠重力自行脱落，从卸料口中落下输送机或垃圾小车内，然后外运或作进一步的处理。

工作原理

污泥经中心导流筒均匀流向池四周，随着流速的降低，污泥沉淀于池底，中心传动浓缩机通过刮板将沉淀在池底的污泥刮集到中心泥坑中，同时设在刮臂上竖向栅条起搅拌作用，加速活性污泥下沉，提高污泥浓缩效果。

各部件结构简介

（1）工作桥

工作桥采用型钢焊接而成，横跨于浓缩池上，且具有足够的强度和刚度能承受整台机的重量、荷载及刮泥阻力产生的扭矩，其许用挠度不大于跨度的1/750。

工作桥上部设有热浸镀锌钢格板，工作桥宽度不小于1200mm。

（2）驱动装置

驱动装置由蜗轮箱、减速机及链传动等部件组成，安装在工作桥中央。

驱动装置具有足够的强度满足刮泥所需的扭矩，所有机械零件都有足够的强度，以满足机械传动的要求。设有机械过扭矩保护装置。

所有轴承、链条、链轮等传动部件都在水面以上，驱动装置拆卸轴承时不需拆桥上的人行道。

运行平稳，无异常声响，传动部件都在良好的润滑条件下工作。

驱动电机：电机为户外型，防护等级IP65。电机功率为0.55kW，转速1500rpm，电压为380V，频率为50Hz。

（3）中心立轴

中心立轴采用圆管制造，上部法兰与中心传动减速装置的传动轴用螺栓连接，下部轴头与底轴承配合，传动轴能承受浓缩机的刮泥扭矩。

（4）刮臂

刮臂由上弦、下弦及拉杆等组成，在传动轴上对称布置，所有构件均采用不锈钢材料，刮臂的上弦是水平状态，下弦与池底坡度平行，刮臂可在刮泥转矩时不发

生扭曲变形。

（5）刮泥装置

刮泥板从池中心到周边均匀布置，能有效的将污泥刮送至污泥斗中，刮泥板与池底平行，刮板外缘线速度2.0m/min，刮泥板下缘装有橡胶刮板，橡胶刮板距池底距离约10mm。

刮泥臂采用双臂结构，具有足够的强度和刚度承受刮泥载荷，竖向栅条均匀安装在刮臂上，以提高污泥的浓缩效果。中心立轴的下端穿在水下轴承上，悬伸于中心泥斗中，并带动刮刀回转，防止泥斗内积泥。为保证刮臂工作时的平衡，并设置平衡臂及拉杆。

（6）配套附件

水下轴承采用耐腐蚀、耐磨损的水下轴承，并对刮泥机起径向定位作用。
