一、产品介绍：

启绿环保生产的QL系列溶气气浮机主要用于固—液或液—液分离的一种水处理环保设备，适应于油水分离，造纸厂固液分离，泥、水的分离、低温低浊度地面水处理、其它多种废水的固、液分离等。溶气气浮机又称为气浮机，气浮设备，溶气气浮装置，溶气气浮设备。
　

二、工作原理：

溶气气浮机装置是通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，从而达到固—液或液—液分离的目的。

1.高效溶气气浮系统

气浮系统集进水、絮凝、分离、集水、出水于一体，与传统气浮设备类似，设有一个稳流室、溶气释放室，使处理性能更稳定，效果更优越，对于传统设备改造尤为适宜。

稳定室：通过折板反应的原水，流速很高，若直接与溶气水接触，会消散微小气泡，影响气泡沾附絮块效果，从而降低气浮处理效率，若增加了稳流室，使湍流的原水动能消耗，匀速进入溶气水释放室，从而有力保证了去除效果。

溶气释放室：溶气释放室与分离室于一个槽体。中间隔开，溶气水与絮凝完毕的原水在此粘附，缓慢上升，进入气浮分离室，保证了絮凝块与微小气泡的接触空间与时间，使溶气水的释放率达80-100％

2.溶气系统

对于气浮机设备来说，溶气系统好比是气浮设备的“心脏”，也是气浮设备的最主要的部件，在这个阶段，气与水在泵的进口处一起吸入，经叶轮剪切加压在溶气罐中混合成溶气水，气液两相充分混合并达到饱和,整套溶气系统最大的含气量达10％，且气体的溶解度为100％，使气体弥散时的微气泡分布均匀，平均气泡直径小于30um。该溶气系统是对传统气浮改进和技术创新，提高了气浮分离效率，大大降低设备生产和运行费用。

3.刮渣机

刮渣机的运行方式及速度直接影响到气浮出水的水质和污泥含固率。该系统采用回转式刮渣机，可将浮渣连续均匀地刮入浮渣槽，减少了浮渣相互碰撞的现象；另外，高度可调的刮板能更好的适应各种运行条件，降低污泥含水率。

4.控制系统

控制系统均采用先进的电器元件，以保证设备的长期有效运行。

5.配套设备

气浮药剂和加药设备也是确保处理效果的重要因素，可根据用户的需要提供配套的加药设备和优化的组合药剂。

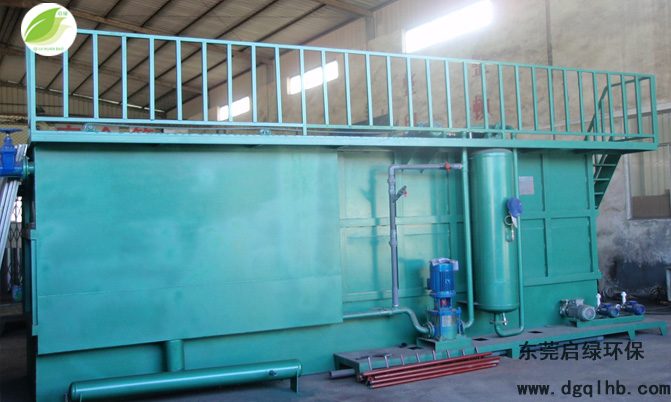

三、产品结构：

溶气气浮机设备主要有溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有挡板、隔套，可以加速空气和水体的扩散、传质过程，提高溶气效率。

QL系统溶气气浮机产品特点：

1．溶气泵边吸水边吸气，泵内加压混合、气液溶解效率高、细微气泡≤30um。

2．低压运行，溶气效率高达99％，释放率高达99％。

3．微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果。

4．溶气水溶解效率80-100％，比传统溶气气浮效率高3倍。

5．压力-容量曲线平坦，容易实现自动控制，易操作易维护、噪音低。

备注：溶气气浮机主体可采用不锈钢、炭钢、玻璃钢材质制作。

四：溶气气浮机适应范围：

造纸废水处理、印染废水处理、电镀等含各种重金属离子废水处理、含油废水处理、 制革废水处理、化工废水处理、油漆废水处理、食品废水处理、 生物处理的泥、水的分离、低温低浊度地面水处理、含藻地面水处理、其它多种废水的固、液分离等。

四、溶气气浮机装置型号及参数：

五、溶气气浮设备客户工程案例：

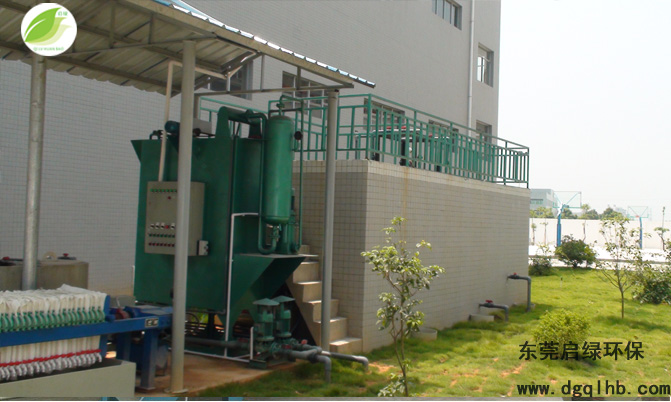

喷漆废水处理溶气气浮机工程案例

造纸厂废水处理溶气气浮装置工程案例
