一、概述

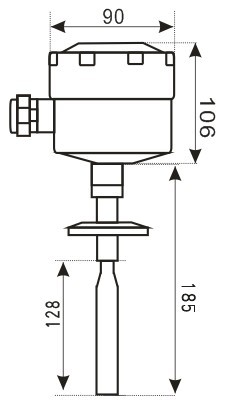

    FT600型音叉液位开关是一种新型的液位开关。音叉由晶体激励产生振动,当音叉被液料浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。
    音叉式液位开关又被称作“电气浮子”，凡使用浮球液位开关和由于结垢、搅动、湍流、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉物位开关”。由于音叉液位开关无活动部件，因此无须维护和调整，是浮球液位开关的升级换代产品。该产品广泛应用于石化、轻工、食品、水处理等行业，对液位进行上、下限位报警及控制。
    自来水、矿泉水纸浆、胶水、染料、废水、泥浆、酸碱溶液可产生气体的液体啤酒、啤酒发酵剂、饮料柴油等危险场所流动性好的固体粉料。

二、技术参数

      ●供    电：24VDC（标准）  220VAC（可选）
      ●输出方式：SPDT继电器（单刀双掷）
      ●输出容量：5A@220VAC/3A@24VDC
      ●环境温度：-20℃～70℃
      ●介质温度：-40℃～150℃
      ●工作压力：小于2MPa
      ●介质密度：最低0.6g/cm3
      ●叉体材质：316不锈钢
      ●动 作 点：垂直插入水中25mm处
      ●相应时间：<0.5s
      ●延    时：1～50s（可选）
      ●功    耗：0.5W
      ●高低位报警：现场可设置为HLFS（高位报警方式）
                 或LLFS（低位报警方式）
      ●电气接口：G1/2”
      ●过程连接：1”NPT螺纹安装（标准，可选BSPT）；法兰安装（可选）
      ●外壳防护：IP65
      ●防    爆：Exd II Ct4
三、产品特点
     ●适应性强：被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响
     ●不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种液体都不需现场调校
     ●免于维护：由于音叉限位开关的检测过程由电子电路完成,无活动部件，所以一经安装投运使用便不需要维护

四、工作原理：
    音叉式物位开关工作原理根据物料对振动中的音叉有无阻力，探知料位是否到达或超过某高度，并发出通断信号，这种原理不需要大幅度的机械运动，驱动功率小，不必校准，可快速低成本启动。机械结构简单，无机械运动部件，无维修、无磨损，运行寿命长，灵敏而可靠。
    传感器的音叉由弹性良好的金属制成，材料一般使用不锈钢，如SS316.金属本身具有确定的固有频率，如外加交变力的频率与其固有频率一致，则叉体处于共振状态，由于周围空气对振动的阻力微波，金属内部的能量损耗又很少，所以只需微小的驱动功率就能维持较强的振动。
    传感器的音叉以固有的频率振动，当音叉触及液体或其他物料时，其固有的振动频率降低，能量消耗在物料颗粒间的摩擦上，迫使振幅急剧衰减而停振，频率的编号激活液位开关，产生通断信号。
    音叉式物位开关传感器为了给音叉提供交变的驱动力，利用放大电路对压电元件施加交变电场，靠逆压电效应，产生机械力作用在叉体上。用 一组压电元件的正压电效应检测震动，它把振动力转变为微弱的交变电信号。再由电子放大器和移相电路，把减振元件的信号放大，经过移相，施加到驱动元件上去，构成闭环振荡器。
     在这个闭环中，即有机械也有电能，叉体是其中的一个关节，尚若受到物料阻力难以振动，正反馈的幅值和相位都将明显地改变，破坏了振荡条件，就会停振。只要在放大电路的输出端接以适当的器件，不难得到开关信号。
五、安装说明
    音叉式物位开关通常采用侧装（在仓壁侧面安装）方式安装与仓体侧壁对料位高度进行上下限位置的检测；当仓体不便侧面开孔时可采用顶装（在仓的顶部安装）方式安装，位置应选择能避开进料时物料冲击的位置；亦可安装与管道上防止泵的无料运行。
1—高位检测（顶装）
2—高位检测（顶装）
3—高位检测（侧装）
4—低位检测（侧装）

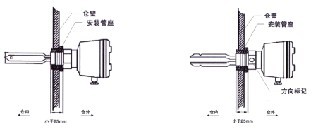

金属罐安装示意

          正确安装                                错误安装
          注意：侧面安装时方向标记必须垂直向上或向下

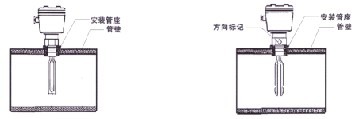

管道检测安装示意

        正确安装                                                      错误安装
        注意：安装时方向标记指向必须与管道方向一致

六、产品选型
