一、概述

     DWLB智能涡街流量计是根据卡门涡街原理来测量流量的一种应力式涡街流量计，信噪比大，灵敏度高，抗振性强。信号电路采用单片机技术进行数据处理，将CPU单元、储存单元、显示单元、通讯单元和其他功能模块封装在放大电路内，具有RS485通讯功能，有着非常稳定的零点和精度，口径从DN25～DN300，广泛应用于测量过热蒸汽，饱和蒸汽，压缩空气和一般气体及液体的体积流量和质量。
    多年来，智能涡街流量计的优良性能和可靠性，以及较好的性能价格比，广泛受到了石化、钢铁、电力、冶金轻工、食品、制药、水处理等行业的青睐。
二、测量原理

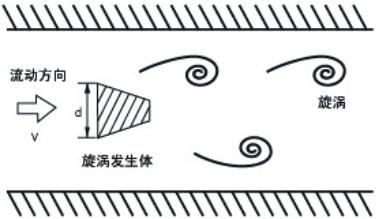

    涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就自然交替地产生有规则的旋涡(如下图所示)，这种旋涡列被称为卡门涡街在d/D=0.281时，释放的旋涡最稳定。（D为管道直径。）卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示:
f=St·v/d;
式中 f-卡门涡街的释放频率;
St-系数(称为斯特罗哈数):
v-流速;
d-柱状物宽度。

。

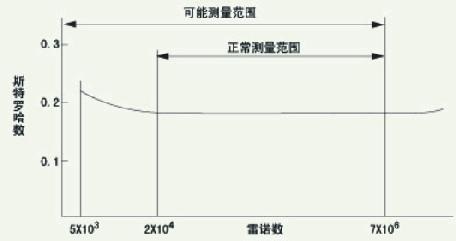

斯特罗哈数是涡街流量计的重要系数，在一定的雷诺数范围内，斯特罗哈数接近常数。如下图所示，在曲线的St=0.17平直部分，旋涡释放频率与流速成正比，检出频率f就可求得流速v，由v求出体积流量。
   DWLB 系列涡街流量计是一种应力式涡街流量计，其传感器的旋涡释放频率是通过检测传感器(探头)内部的压电元件来检出的

上下游必须有足够的直管段

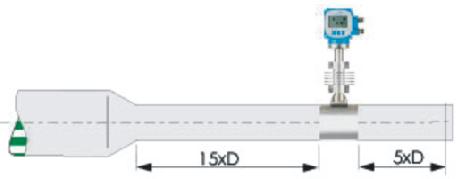

若传感器安装点的上游有大于>15°渐缩管，则：上游直管段≥15D，下游直管段≥5D

管道采取减振动措施
传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

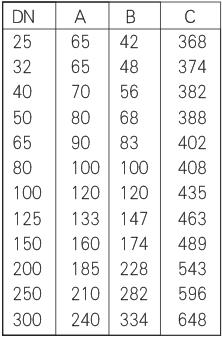

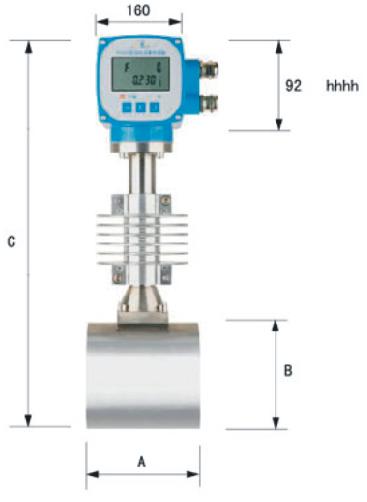

三、产品尺寸图

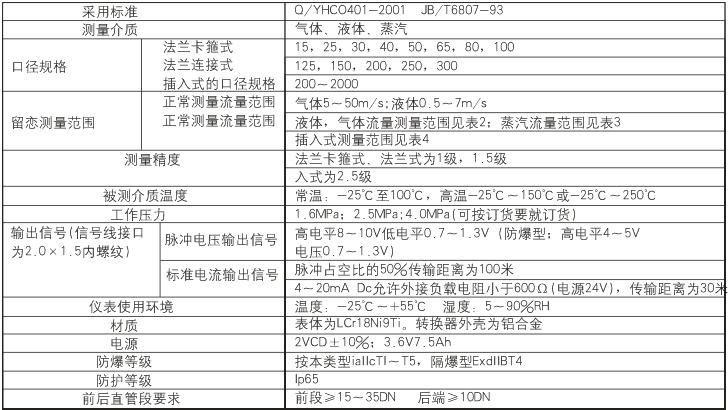

四、技术参数

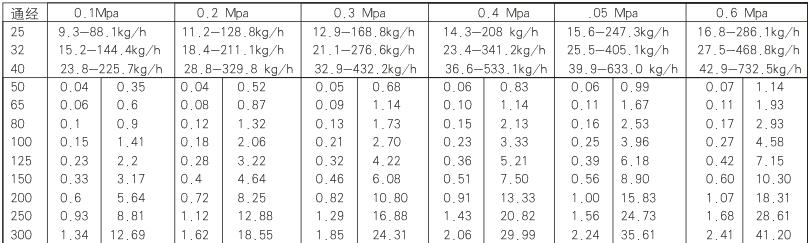

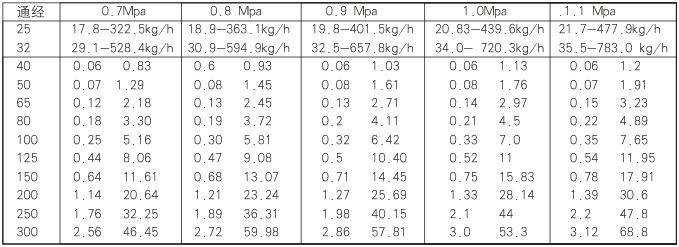

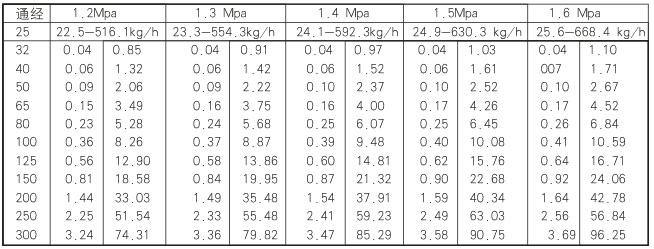

五、流量范围

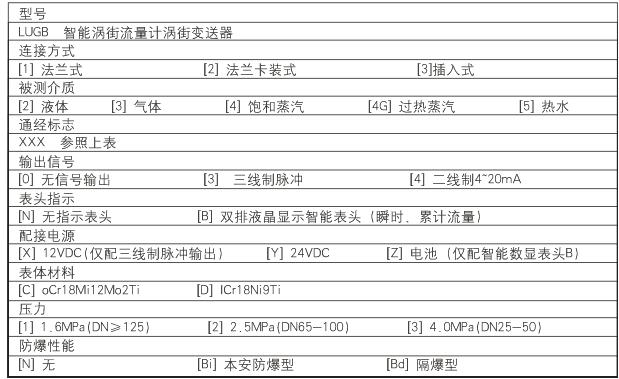

六、产品选型
