RJ-OPUSB-DL/T645  USB红外通讯光电头

产品规格书

功能概要：

红外通讯光电头主要用于所有需要38kHz调制红外通讯的电表通讯。

USB红外通讯光电头主要功能是实现光电信号的转换和将USB口虚拟成串口。产品通过自带的红外发射管和接收管与电表上的红外接收管和发射管进行通讯，USB红外通讯光电头与电脑USB接口连接，内置芯片将电脑上的一个USB口虚拟成串口。所以上位机程序可以通过直接操作串口的方式，使光电头和电能表进行通讯。

技术参数：

l        工作电压：4V—5.5V；

l        工作电流：≤100mA；

l        红外发射管：波长940nm；

l        红外接收管：38kHz调制频率；

l        最高传输波特率2400bps；

l        数据传输的光路周围环境光强度小于5000lx时，有效通信距离大于4 m；

l        本产品从USB口取电，无需外接电源；

l        符合DL/T645通讯技术规范。

使用方法:
把光电头的USB口插入PC，调整光电头位置使接收器的光轴与发射器的光轴保持一致，距离可以在4m内调节，连接完成。

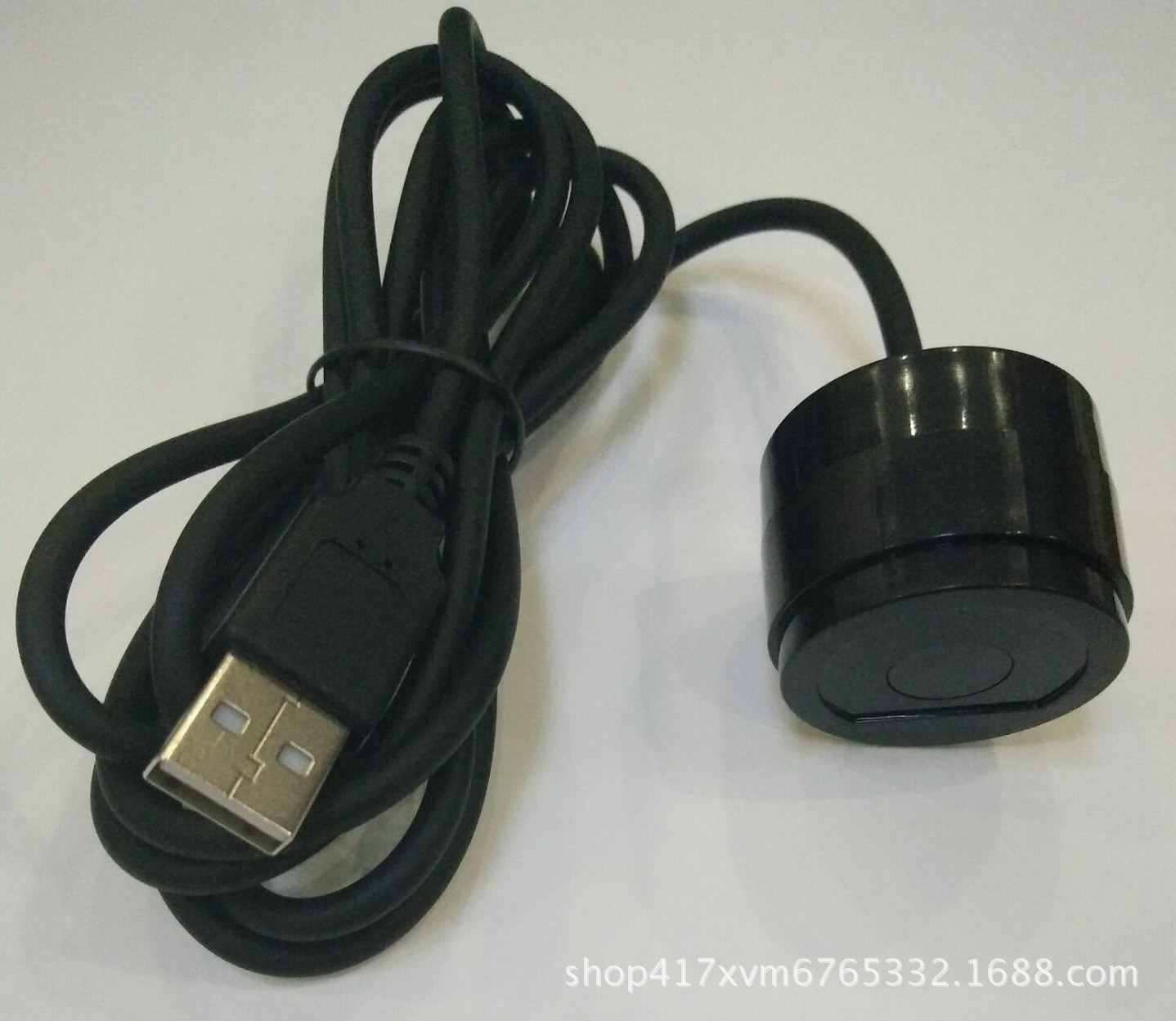

产品外形:
1、数据传输接口为标准USB接口。

2、光电头外壳为黑色圆柱形。

3、圆形TPE直线，线长2米。

4、尺寸：32 X 26 mm。
