概述
ZDLQ、ZDLX型电子式电动三通合流、分流调节阀，采用圆筒型薄壁窗口式阀芯导向。配用3810L电子式系列、PSL 智能型直行程电动执行机构，接受4～20mA/DC或1～5V/DC 信号驱动阀门启闭。其中三通合流调节阀用于将两种介质混合成第三种流体，或不同温度的两种流体，混合成同一温度的流体。三通分流阀将一路流体分成两路流体。
本系列产品公称通径由DN25～DN300(分流式)、DN80～DN300（合流式），公称压力有1.6、4.0、6.4MPa，适用流体温度由-60℃至450℃，控制信号为4～20mA/DC或1～5V。配用不同的阀盖，可分为普通型和散热型两种。
主要技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
额定行程L
|
16
|
25
|
40
|
60
|
100
|
|
固有流量特性
|
线性、等百分比
|
|
工作温度（℃）
|
普通型： 铸钢：-40～250 铸不锈钢：-60～250
散热型：铸钢：-40～450 铸不锈钢：-60～450
|
|
介质温度（℃）
|
200以下（对合流阀而言）
|
|
固有可调比R
|
30：1
|
|
公称压力（MPa）
|
1.6、4.0、6.4
|
|
允许泄漏量
|
硬密封：IV级、 软密封：VI级
|
|
作用方式
|
信号故障时：全开、全关、自锁位
|
|
信号范围
|
1～5V、4～20mA
|
|
电源电压
|
220V、50Hz
|
阀内组件：
|
阀芯形式
|
薄壁圆筒型阀芯
|
|
流量特性
|
抛物线性或线性特性
|
|
材 质
|
不锈钢、不锈钢堆焊司太莱、钛或耐腐蚀合金等
|
|
阀体、阀盖
|
HT200、ZG230～450、ZG1Cr18Ni9Ti
|
|
阀 座
|
1Cr18Ni9Ti、司太莱合金堆焊
|
|
填 料
|
聚四氟乙烯、柔性石墨、不锈钢波纹管
|
|
推杆、衬套
|
2Cr13
|

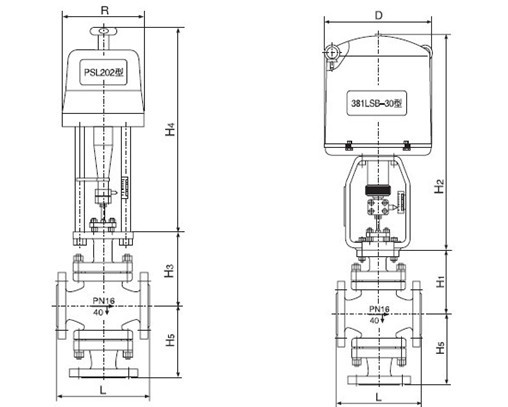

外形参考尺寸
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
D
|
225
|
310
|
|
R
|
177
|
226
|
|
H1
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
H2
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H3
|
181
|
195
|
200
|
220
|
262
|
277
|
287
|
357
|
377
|
447
|
|
H4
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
135
|
145
|
160
|
170
|
190
|
200
|
220
|
280
|
320
|
380
|
|
重量Kg
|
13
|
17
|
19
|
20
|
38
|
50
|
60
|
84
|
87
|
110
|
型号编制
ZDL Q 16 C G DN
电子式 Q为合流型 公称压力 C为铸钢 中温 阀口径
电动调节阀 X为分流型 P为不锈钢304 常温省略
