概述
Q971F系列超薄型电动球阀（即电动对夹球阀）由电动执行器及超薄球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
主要技术参数：阀体
|
阀体形式
|
直通铸造超短阀
|
|
公称通径
|
DN15～150mm
|
|
公称压力
|
PN1.6、2.5、4.0 6.4 MPa；ANSI 150300 LB；JIS 10、20 K
|
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
|
连接形式
|
对夹式、法兰式
|
|
压盖型式
|
螺母压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
阀内件
执行机构
|
执行器型号
|
DSR系列角行程执行机构
|
|
主要技术参数
|
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360°
|
|
动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位
|
|
防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动超薄型球阀 主要性能指标
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
允许压差
|
≤ 公称压力(MPa)
|
|
动作范围
|
0～90°，0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%(可调)
|
|
可调范围
|
250：1
|
350：1
|
电动超薄型球阀 主要零件材料
|
阀体
|
WCB、CF8、CF8M、CF3M
|
|
|
压圈
|
2Cr13、304、316
|
|
阀座
|
PEFE、PPL、304、316
|
|
球体
|
2Cr13、304、316
|
|
阀杆
|
2Cr13、304、316
|
|
密封填料
|
PTFE/柔性石墨
|
|
螺母压盖
|
2Cr13、304、316
|

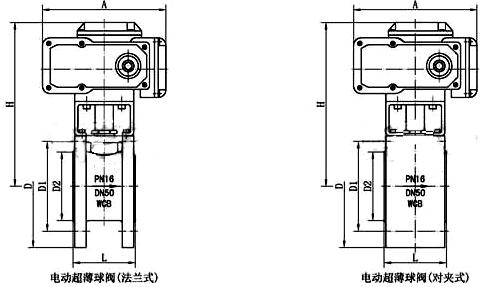

电动超薄型球阀 主要外形及连接尺寸
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
|
H
|
112
|
115
|
120
|
140
|
170
|
180
|
210
|
240
|
290
|
320
|
350
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
|
A
|
根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。
|
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
