概述
电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。 该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。适用的工作介质为空气和非腐蚀性气体。
电动高真空蝶阀主要性能指标：
|
适用范围(Pa)
|
105～1.3x10-5
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
|
开闭时间(S)
|
DN≤63 20；80≤DN≤200 30； DN≥250 48
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)
|
|
-30～+150(密封材料为氟橡胶)
|
|
法兰标准
|
JB919
|
|
安装位置
|
任意
|
|
控制电路
|
标准出厂：AC220V/50Hz开关型
|
|
特殊指定：AC380V；DC24V开关型
|
|
4～20mA DC
|
|
信号反馈
|
标准出厂：带无源触点型
|
|
特殊指定：4～20mA DC调节型
|

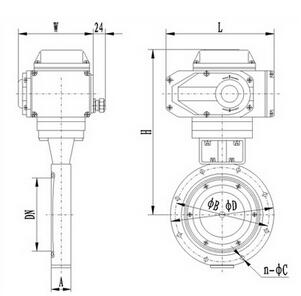

电动高真空蝶阀结构图：
电动高真空蝶阀主要外形连接尺寸：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GID-25
|
25
|
70
|
55
|
177
|
22
|
160
|
113
|
4-Φ7
|
|
GID-32
|
32
|
78
|
64
|
182
|
|
GID-40
|
40
|
85
|
70
|
186
|
|
GID-63
|
63
|
130
|
110
|
229
|
26
|
4-Φ9
|
|
GID-80
|
80
|
145
|
125
|
273
|
30
|
196
|
121
|
|
GID-100
|
100
|
170
|
145
|
285
|
4-Φ12
|
|
GID-125
|
125
|
195
|
170
|
299
|
35
|
|
GID-150
|
150
|
220
|
195
|
368
|
255
|
158
|
8-Φ12
|
|
GID-200
|
200
|
275
|
250
|
394
|
40
|
|
GID-250
|
250
|
330
|
300
|
426
|
45
|
|
GID-300
|
300
|
380
|
350
|
449
|
55
|
8-Φ14
|
|
GID-400
|
400
|
500
|
465
|
538
|
60
|
310
|
207
|
8-Φ18
|
