电动调节球阀 产品说明
电动调节球阀是有角行程电动执行器和球阀组成，电动执行器内置伺服系统，无须另配伺服放大器，输入4-20mA信号或者0-10V及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动调节球阀有标准型、高温型、耐腐蚀型等多种选择。
电动调节球阀 技术参数
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4、10.0MPa
|
|
泄漏量
|
软密封：零泄漏；硬密封：≤额定流量的10-5
|
|
阀体形式
|
两段式阀体(浮动球体)
|
两段式阀体(固定球体)
|
|
阀芯形式
|
"O"型球形阀芯
|
|
密封填料
|
聚四氟乙烯(PTFE)、金属石墨缠绕垫片
|
|
连接形式
|
法兰、焊接、螺纹
|
|
流量特性
|
快开特性
|
|
可调范围
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本误差
|
±1%
|
|
死区
|
≤1%
|
|
回差
|
≤1%
|
|
适用温度
|
密封面
|
|
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
|
电动调节球阀 零部件参数
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|

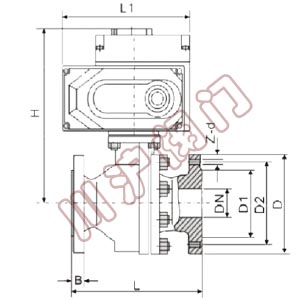

电动调节球阀 结构尺寸图
电动调节球阀 连接尺寸
|
公称直径
|
连接尺寸
|
|
L
|
D
|
D2
|
D1
|
B
|
H
|
L1
|
Z-d
|
|
15
|
130
|
95
|
65
|
45
|
14
|
176
|
161
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
14
|
180
|
161
|
4-14
|
|
25
|
150
|
115
|
85
|
65
|
14
|
182
|
161
|
4-14
|
|
32
|
165
|
135
|
100
|
78
|
16
|
188
|
161
|
4-14
|
|
40
|
180
|
145
|
110
|
85
|
16
|
198
|
161
|
4-18
|
|
50
|
200
|
160
|
125
|
100
|
16
|
198
|
161
|
4-18
|
|
65
|
200
|
180
|
145
|
120
|
18
|
222
|
188
|
4-18
|
|
80
|
250
|
195
|
160
|
135
|
20
|
237
|
188
|
8-18
|
|
100
|
280
|
215
|
180
|
155
|
20
|
281
|
268
|
8-18
|
|
125
|
320
|
245
|
210
|
185
|
22
|
300
|
268
|
8-18
|
|
150
|
360
|
280
|
240
|
210
|
24
|
300
|
268
|
8-23
|
|
200
|
400
|
335
|
295
|
265
|
26
|
368
|
268
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
30
|
418
|
268
|
12-25
|

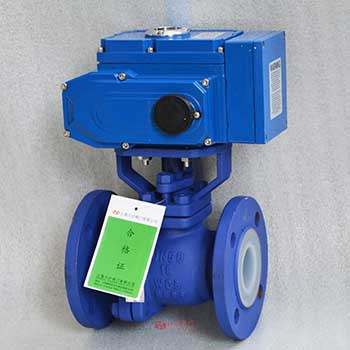

电动调节球阀图片
