一、JINYAN/金研气动卫生级蝶阀JYD621产品详细信息

规 格      DN15——DN150、1〞— 6〞

连接形式： 焊接式，快装式，螺纹式，卡箍式，对夹式等

驱动方式： 手动、蜗杆蜗轮传动、气传动、电传动

属系：     卫生级阀门系列

标 准：    ISO、DIN、IDF、SMS、3A等

材 质：    sus304、sus316L等各种不锈钢材质

产品说明： 密封好，使用寿命长

质 量：    产品内外用高档抛光设备处理，达到表面精密度要求

密 封 圈： EPDM、NBR、PTFE

包 装：    纸箱/木箱包装/塑料

工作压力： 0.6Mpa、1.0Mpa、1.6Mpa

工作温度： —10℃+100℃

适用介质： 液体、气体、油品、各种高腐蚀化学介质

应用范围： 食品、饮料、制药、乳制品、啤酒以及精细化工

二、JINYAN/金研气动卫生级蝶阀JYD621的工作原理

气动卫生级蝶阀工作原理：蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

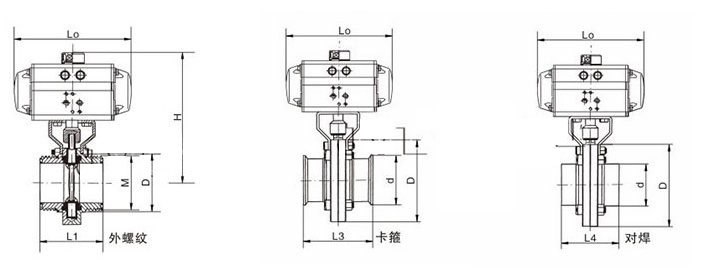

三、JINYAN/金研气动卫生级蝶阀JYD621结构图
