SR20-D2总辐射传感器

SR20-D2总辐射传感器简介

    SR20-D2总辐射传感器专为太阳能光伏产业,利用Modbus通信协议在rs - 485。 单独测试温度和定向反应,SR20-D2是最准确的数字二级标准日射强度计可用。 它接收到的太阳辐射的措施一个平面,在W / m2,从180年o的视野角度。 SR20-D2的数字输出,通过提供行业标准Modbus协议,允许简单的数据采集和无错误的交流工具。

   光伏产业中最好的日射强度计之一

优点:

    数字输出:容易实现和服务最佳反应温度,<±0.4%(-30 + 50°C),最佳“零抵消”和最佳校准的不确定性包括在交付根据ISO 9060:测试证书和定向反应对温度响应为了提高测量度,Hukseflux有效有针对性的测量不确定性的两个主要来源:校准和“零抵消”。

   此外,SR20-D2温度响应可忽略不计。 都是最好的。 每个单独的温度响应仪器测试和修正机载电子仪器,使用第二个学位多项式。 SR20-D2低温的依赖使其成为理想的候选人非常冷和热的条件下使用。

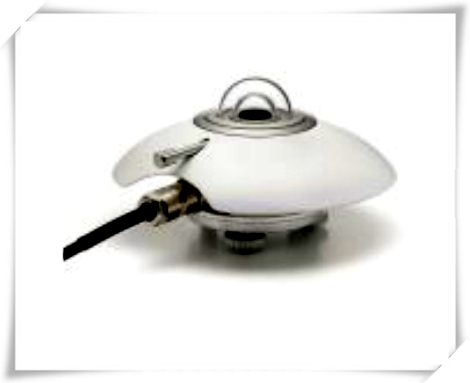

SR20-D2总辐射传感器设计

   SR20-D2总辐射传感器采用最先进的热电堆传感器与黑色涂层表面,两个圆顶和电镀铝的身体。 连接器,干燥剂夹和太阳屏幕固定非常强劲,为长期工业使用而设计的。 SR20-D2使用高端24位a / D转换器。 所有部件指定使用在SR20-D2的整个额定工作温度范围。 通信协议是在2线rs - 485行业标准Modbus RTU。

SR20-D2总辐射传感器管理器软件

   PC机之间的通信和SR20-D2 Hukseflux传感器包括管理软件。 它允许用户情节和导出数据,并改变SR20-D2 Modbus地址和其通信设置。

建议使用

  光伏系统性能监控

  所有与常规仪器网络交换

  科学的气象观测

  参考工具比较

  极端气候(热带/极)

选项

  更长的电缆,在5米的倍数

  通风与VU01通风装置

SR20-D2总辐射传感器参数

ISO标准等级：secondary standard

响应时间（95%）：3s

热辐射偏移（200W/m2）：＜±5W/㎡和＜±2.5W/㎡（通风）

温度偏移（5K/h）：＜±2W/㎡

非稳定性（年变化）：＜±0.5%

非线形误差（0~1000W/m2）：＜±0.2%

方向误差（在80o，1000W/m2时）：＜±10W/㎡

灵敏度的温度依赖性（-10℃-+40℃）：＜±0.4%（-30-+50℃）

倾斜误差（在1000W/m2）：±0.2%

水平精度：1.2°

工作温度：-40-+80℃

光谱波长（50%点）：285-3000nm

电流信号输出：供电：5.5-40V

          4-20mA对应0-1600W/㎡

数字信号输出：供电：5-30V

         Modbus RTU 485/USB/232

最大辐射强度：-400-4000W/㎡

线缆：5M
