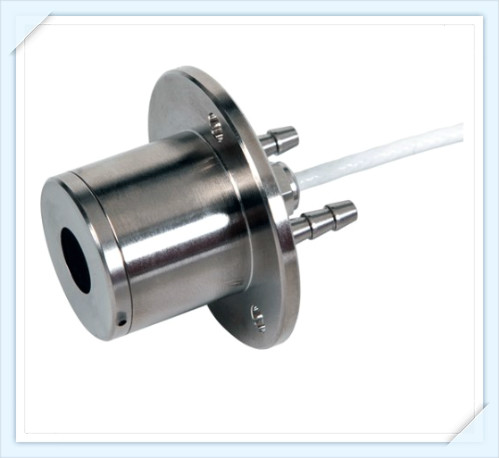

SBG01水冷式热通量传感器

SBG01水冷式热通量传感器介绍

    SBG01水冷式热通量传感器主要用于对火或火苗的研究，可用于易燃性试验和烟雾腔试验。SBG01的测量符合ASTM E 622-83、ISO 5658, 5560 和 17554 标准。

  SBG01 适用于测量热通量最高为200 kW/m2的火和火苗。

  这种热通量传感器原先的设计是用于主要为热辐射的环境。当用于对流比较多的环境时，需要小心。

  SBG01是无源传感器，使用热电堆传感器。输出电压和接收到的热通量成正比。

  SBG01是水冷传感器

  SBG01总共有六种型号：它们之间的区别是测量范围、灵敏度、以及反应时间。

和传统的“戈登和施密特/博尔特表”相比，SBG01有以下优点：

  增加了水管的强度

  高强度的不锈钢外壳

  吸收油漆的抗划痕能力增强了（表面略低）

SBG01水冷式热通量传感器技术指标：

冷却水温度范围：10～+30 °C

冷却水流量：> 10 L/小时建议流量为30L/小时 @ 3 bar(normal tap water)

量程 kWm-2：5, 10, 20, 50, 100, 200

反应时间:5 to 10 kW/㎡ < 450 ms (63%)

      20 to 50 kW/㎡  < 250 ms (63%)

      100 to 200 kW/㎡ < 200 ms (63%)

最大可测值：量程的150%倍

输出信号：> 5 mV at 工作范围

光谱范围：最高为 50.000 nm

视角：180°

辐射率：> 0.95

标样可追溯性：NIST
