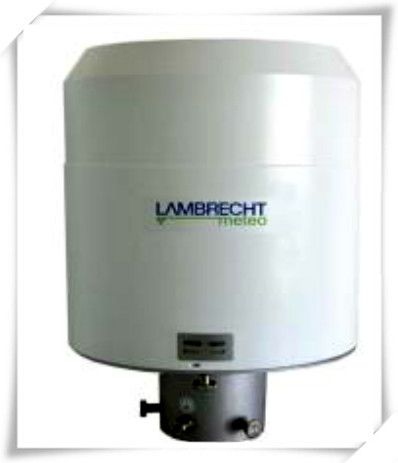

15184 （E）400 新型称重式雨量计
15184 （E）400 新型称重式雨量计简介
15184 （E）400 新型称重式雨量计采用最新称重技术结合自排空高分辨率、高精度倾翻斗在一个非常小的体积内完成测量。
15184 （E）400 新型称重式雨量计特点：
? 特别高的分辨率和精度
? 带有倾翻斗和其它称重系统的传感器检查
? 结构紧凑，坚固耐用，重量轻
? 全金属外壳，防水耐用
|
降水传感器(E)H3
|
|
产品编号
|
00.15184.000 000 rain[e], 常温（工作环境0～+70℃）
00.15184.400 000 rain[e], 加热（工作环境-40～+70℃）
|
|
测量范围
|
0.005～8 mm/min；
|
|
精度
|
± 0.1 mm or ±1% < 6 mm/min ± 2% at > 6 mm/min
|
|
总量精度
|
0.1 mm 在1 mm/min
|
|
分辨率
|
0.001mm（脉冲输出0.01mm）
|
|
强降雨范围
|
0～20mm/min或0～600mm/h
|
|
强降雨分辨率
|
0.001mm/min或0.001mm/h
|
|
强降雨精度
|
± 0.1 mm /min或者±6mm /h
|
|
俘获面积
|
400 cm2
|
|
温度传感器
|
-35～+45℃ ? 精度 < 0.5℃
|
|
电流功耗
|
最大45mA在24V电压和模拟输出时，典型6.5mA在24V；
脉冲输出典型10.5mA在12V
|
|
加热功率
|
150 W（漏斗）?60 W（出口/钛轮斗） 24 V直流/ 2路加热电路
|
|
电源
|
9.8～32V DC
|
|
目标温度
|
（加热）：+ 2℃漏斗表面温度
|
|
信号输出
|
SDI-12或RS-485（SDI-12协议，ASCII协议，TALKER协议）
2个脉冲信号输出 模拟信号输出0/4～20mA（0～2.5/5V）
|
|
测量原理
|
自动排空称重
|
|
防护等级
|
IP67
|
|
尺寸
|
H 377mm ?190mm 安装管?60mm
|
|
材质
|
不锈钢阳极氧化铝
|
|
重量
|
4kg
|
|
标准
|
WMO-No. 8 ? VDI 3786 Bl. 7 ? EN 61000-2, -4 ? EN 61000-4-2, -3, -4, -5, -6, -11 ? NAMUR NE-21
|
