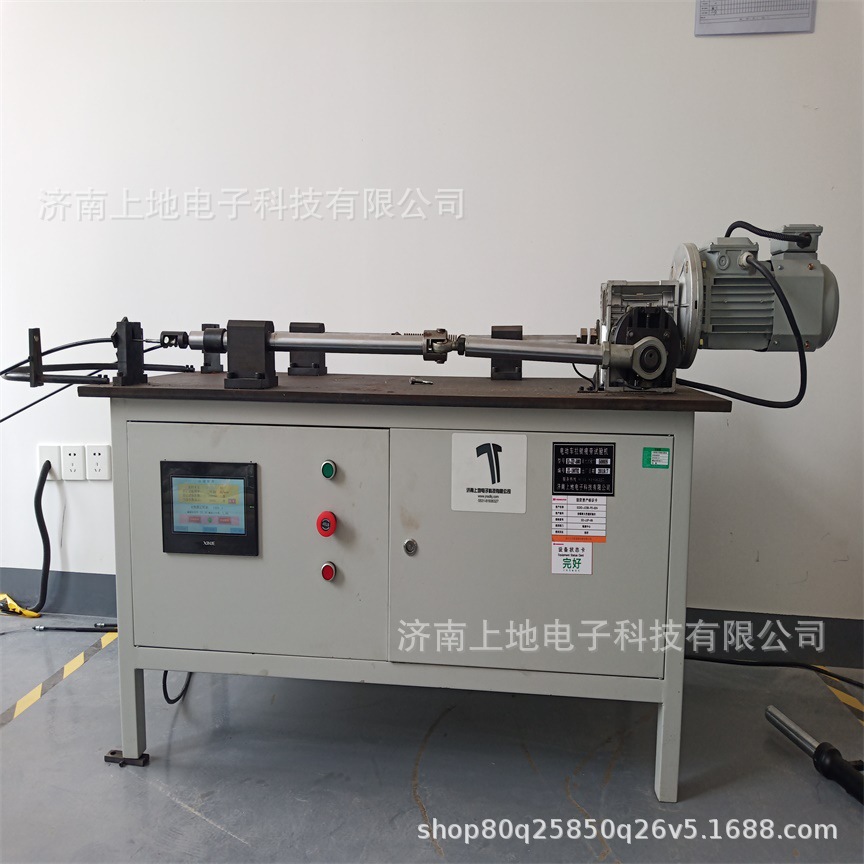

拉索疲劳试验机

概述：SD-JXP-5000拉索疲劳试验机是根据中华人民共和国汽车行业标准"QC/T228.10-1997摩托车和轻便摩托车操纵拉索试验方法"及"QC/T29101-92汽车用拉索总成"而开发研制的。

该试验机包含的试验机构对拉索进行试验。试验负荷的初始值由负荷传感器测量，数字显示。利用变频调速电机，可满足标准要求的各种试验频率之间的变换。试验次数由接近开关测量，数字显示，读数直观。该试验台既可对摩托车拉索的耐久性能进行试验，亦可对汽车拉索的耐久性能进行试验。

1、结构原理
1.1拉索疲劳试验机由工作台、减速机构、拉索曲线形成机构、予紧力系统、试验次数测量系统等几部分组成。拉索曲线形成机构都固定在工作台上，驱动电机在工作台下面。

1.2试验时，曲线形成组件使拉索绕成试验所需的曲线，予紧力系统给拉索施加需要的初始力值。

1.3驱动电机通过减速机构带动拉索芯线做往复运动，往复运动的幅值由减速机上的滑块来调整。

1.4 PLC集成控制，控制简单好操控；

2、主要技术指标
2.1对拉索可施加的最大负荷：5000N；
2.2往复运动的最大行程：±35mm；
2.3试验次数测量范围：999999次；
2.4往复运动频率：1-120次/分；

3、设备的正常工作条件

3.1在室温10℃～35℃范围内，相对湿度不大于80%；

3.2在无震动的环境中，周围无腐蚀性介质及电磁场干扰；

3.3电源电压的波动范围不应超过额定电压的±10%；
