详细说明

QJB潜水搅拌机

1、产品介绍：潜水搅拌机是水处理工艺中的关键设备之一，在水处理工艺流程中，可实现生化过程中固液二相流和固液气三相流的均质、流动的工艺要求。潜水搅拌机的组成部分有潜水电机、叶轮和安装系统等。

2、使用场景：潜水搅拌（推流）机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可以用于景观水环境的养护设备，通过搅拌达到创建水流的作用，改善水体质量，增加水中含氧量，有效阻止悬浮物的沉积。

3、产品特点：

1）潜水搅拌机为直联式结构，它与传统的大功率电机通过减速机降速相比，具有结构紧凑、能耗低、便于维护保养等优点。

2）叶轮经过精铸或冲压成型，精度高、推力大、流线型造型简洁美观。

3）两道独立的机械密封，保证潜水电机长期可靠运行。

4）经过优化设计的后掠式叶片，效率高，具有自洁功能。

5）电机轴采用不锈钢材质，转子经过动平衡检测，运转平稳。

6）外接电缆独特的密封设计，内部设有泄露传感器和定子绕组超温保护报警装置。

4、使用条件：

为保证潜水搅拌机的正常工作，请正确选择工作环境和运行模式。

介质温度不超过40℃；

介质的PH值范围：5~9；

介质密度不超过1150kg/m3；

潜水深度不超过20m。

5、技术参数：

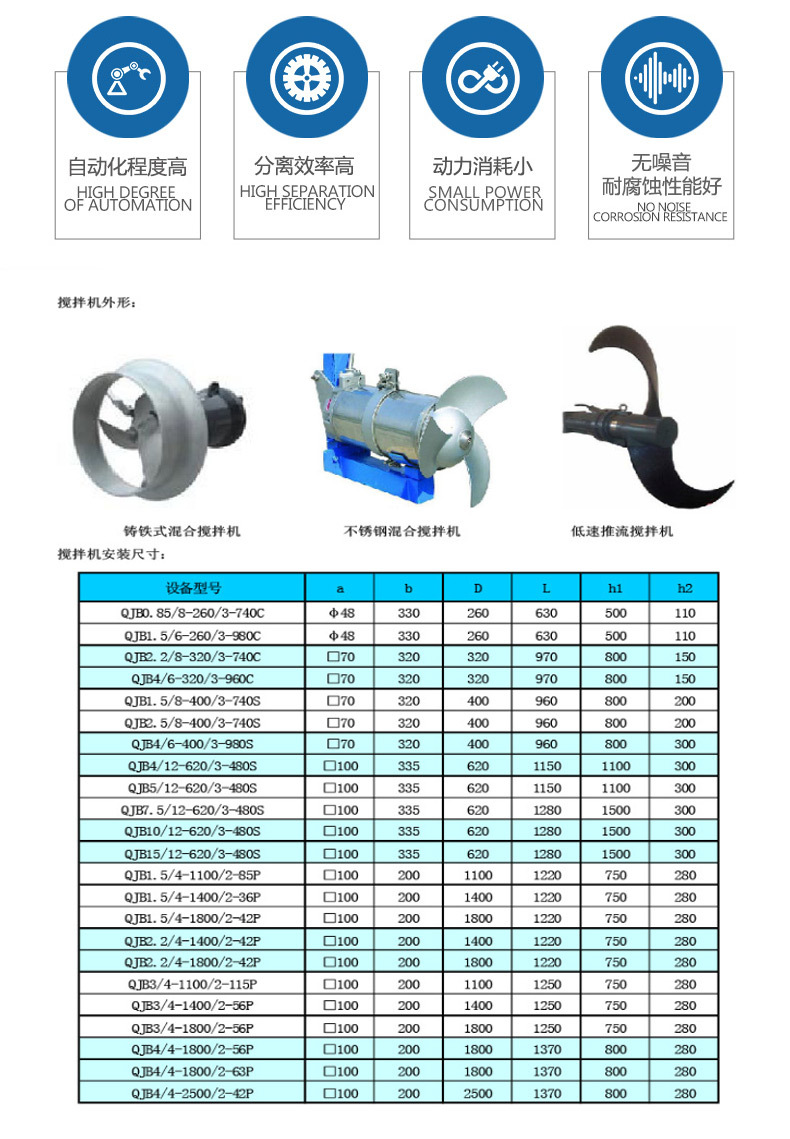

6、安装方式及尺寸：

潜水搅拌机有多种安装方式，这里提供四种最通用的潜水搅拌机安装示意图，尺寸参考下表。我公司还可以根据客户需要作特殊设计。

注：1）潜水搅拌机的专用安装系统，可在无需排除池中污水的情况下，能快速安装和拆卸搅拌机；

2）安装系统Ⅰ只适用于池深≤3m，可在水平方向和垂直方向调节角度；

3）安装系统Ⅱ、Ⅲ，导杆可沿水平方向绕Z轴旋转，转角为±60°；

4）当H＞5m时，应在安装系统Ⅱ、Ⅲ导杆中间添加一支撑架；

5）支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，推荐设预埋件；

6）客户订货时，请提供池深及池形图，以便确定导杆尺寸和支撑架个数；

7）安装系统材质采用不锈钢和碳钢防腐两种选择；

8）多台搅拌机可共用一套移动起吊系统。

7、产品选型：潜水搅拌机选型是一项较为复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是让搅拌机在适合的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求，搅拌机选型的理想流速应保证在0.15~0.3 m/s之间。所以在选型前，一定要确定潜水搅拌机用在什么场所，比如是污水池还是生化池等，其次是介质的参数，比如悬浮物含量、温度、PH值等，还有水池形状、水深甚至安装方式等都将对选型产生影响，同时还应该考虑节能因素，这将影响到用户后期的运行成本。为了满足在不同的环境下都能达到较好的搅拌效果，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务，确保用户用合适的成本做到理想的效果，达到互赢的效果，为今后合作的可能开展机会。
