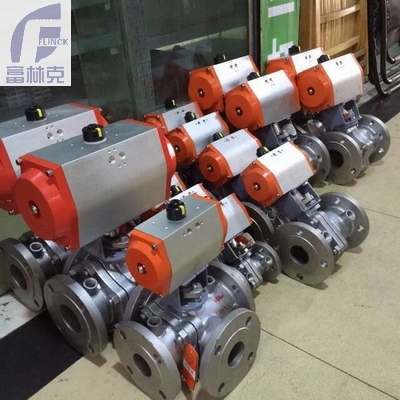

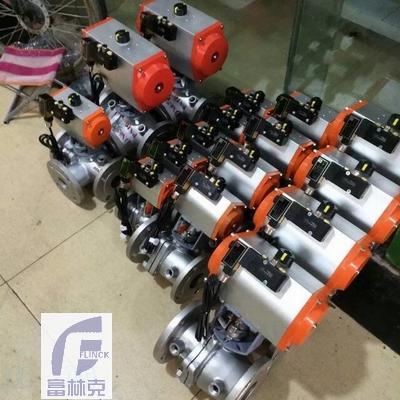

气动保温球阀概述

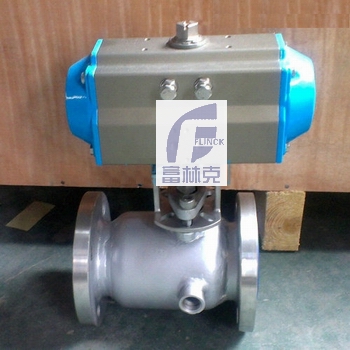

富林克BQ641F/BQ671F气动保温球阀是由气动执行器和球阀组成，带保温夹套，可以通过加热或冷却的气、水、油等为阀体加热保温或冷却保冷，从而使阀内流通的介质保持在一个恒定的温度范围内，有效降低管路运输中介质温度损失。
特点：
1.采用整体式结构，比一般球阀体积更小，重量更轻，密封性能更优，且无外漏。
2.夹套采用碳素钢管焊接，比铸造的更加牢固。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
应用领域:
气动保温球阀适用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
气动保温球阀性能
|
设计标准
|
ASME B 16.34 GB/T12224
|
|
结构长度
|
ASME B 16.10 GB/T12221
|
|
连接法兰
|
ASME B 16.5 、 JB/T 79
|
|
试验和检验
|
JB/T9092 API 598
|
|
适用介质
|
重油、胶类等易凝固介质
|
气动保温球阀零部件材料
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+ 氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯 (PTFE) 、增强聚四氟乙烯 (PPL) 、对位聚苯、柔性石墨
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|
气动保温球阀技术参数
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数 KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公称压力 (MPa)
|
PN1.6 、 2.5 、 4.0 、 6.4 MPa ； ANSI 150 、 300LB
|
|
阀体形式
|
法兰式：分体式铸造球阀；对夹式：整体式铸造阀体
|
|
连接形式
|
法兰式、对夹式
|
|
阀芯形式
|
"O" 型球形阀芯
|
|
泄露量 Q
|
按 GB/T4213-92 ，小于额定 KV0.01% ( 软密封：零泄露 )
|
|
可调范围
|
250 ： 1
|
350 ： 1
|
|
配置执行机构
|
可配 GT 、 AT 、 AR 、 AW 系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、 4-20mA 模拟量控制
|
气动保温球阀执行器参数
|
执行器型号
|
GT 、 AT 、 AR 、 AW 系列单双作用气动执行器
|
|
供气压力
|
0.4 ～ 0.7MPa
|
|
气源接口
|
G1/4" 、 G1/8" 、 G3/8" 、 G1/2"
|
|
环境温度
|
-30 ～ +70℃
|
|
作用形式
|
单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL)
|

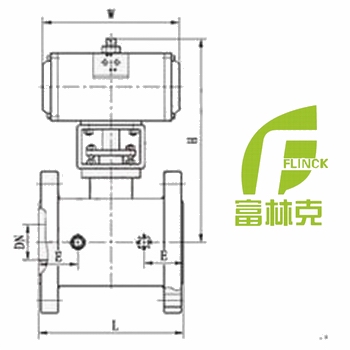

气动保温球阀结构图
