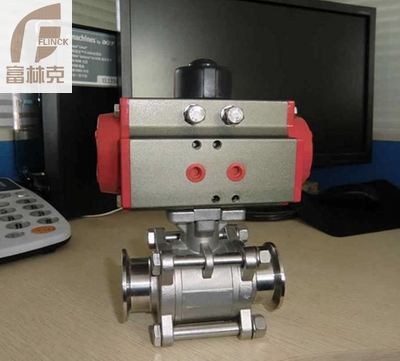

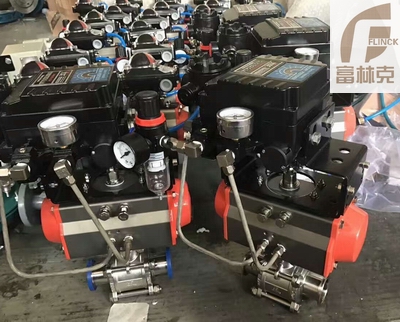

气动卡箍球阀概述

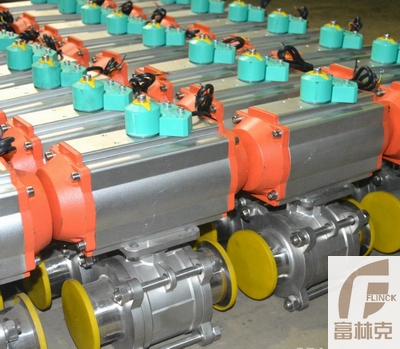

富林克Q681F气动卡箍球阀中间配用螺栓锁定而成。阀球转动90度，就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质，阀座采用弹性密封结构，启闭轻松密封可靠。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
特点：
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
应用领域:
气动卡箍球阀适用于自来水、纯净水、低腐蚀性介质中使用。
气动卡箍球阀性能
|
设计与制造
|
GB/T12224
|
|
结构长度
|
GB/T12237
|
|
试验和检验
|
JB/T9092
|
气动卡箍球阀零部件材料
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+ 氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯 (PTFE) 、增强聚四氟乙烯 (PPL) 、对位聚苯、柔性石墨
|
气动卡箍球阀技术参数
|
公称通径
|
15 ～ 100mm
|
|
公称压力
|
PN1.6 、 2.5 、 4.0MPa
|
|
阀体材质
|
碳钢、 304 、 316 、 316L
|
|
球体材质
|
304/316/316L 不锈钢
|
|
阀杆材质
|
304/316/316L 不锈钢
|
|
阀座密封
|
PTFE
|
|
温 度
|
PTFE≤150℃
|
|
连接型式
|
卡箍式、快装式
|
|
适用介质
|
水、气体、油品等
|
|
特 点
|
密封好、使用寿命长
|
气动卡箍球阀执行器参数
|
执行器型号
|
GT 、 AT 、 AR 、 AW 系列单双作用气动执行器
|
|
供气压力
|
0.4 ～ 0.7MPa
|
|
气源接口
|
G1/4" 、 G1/8" 、 G3/8" 、 G1/2"
|
|
环境温度
|
-30 ～ +70℃
|
|
作用形式
|
单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL)
|

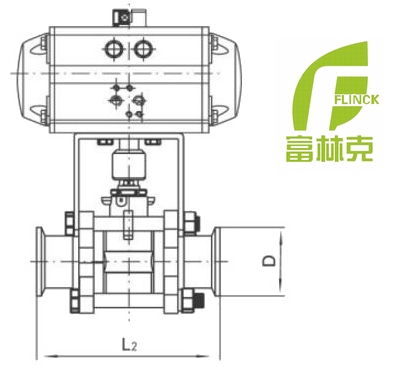

气动卡箍球阀结构图
气动卡箍球阀尺寸
|
公称通径 DN
|
连接尺寸
|
|
DN
|
in
|
d
|
L2
|
G
|
Lo
|
~H
|
|
15
|
1/2
|
15
|
90
|
1/2
|
141
|
159
|
|
20
|
3/4
|
20
|
90
|
3/4
|
141
|
167
|
|
25
|
1
|
25
|
100
|
1
|
141
|
172
|
|
32
|
1-1/4
|
32
|
110
|
1-1/4
|
159
|
210
|
|
40
|
1-1/2
|
40
|
125
|
1-1/2
|
211
|
218
|
|
50
|
2
|
50
|
150
|
2
|
211
|
248
|
|
65
|
2-1/2
|
65
|
190
|
2-1/2
|
248
|
273
|
|
80
|
3
|
80
|
220
|
3
|
269
|
313
|
