QHB型潜水回流泵电机维修 混合液剩余污泥回流泵污泥回流泵是在引用德国潜水电机生产技术上自行研发的产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量场所。

型号说明：产品特点：

1、按微扬程大流量专门设计，效率高；
2、按抗堵塞、抗缠绕专门设计，使用可靠；
3、采用最新的密封材料，可以使泵安全连续运行l0000小时以上；
4、结构紧凑．安装、维修方便；
5、主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音；
6、产品设置漏电、漏水及电机过载等保护及报警装置，确保潜水搅拌机产品的安全性与可靠性。QHB型潜水回流泵电机维修 混合液剩余污泥回流泵

1、{污泥回流泵}按低扬程、大流量专门设计，效率高；

2、{污泥回流泵}抗堵塞、缠绕，使用可靠；

3、{污泥回流泵}采用最新的密封材料，可以安全连续运行10000小时以上；

4、{污泥回流泵}结构紧凑，安装维修方便；

5、{污泥回流泵}主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；

6、{污泥回流泵}内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。

污泥回流泵安装事项

    1 正确安装使用是该泵能长久、正常运转的基本保证。

    2 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。

    3 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。

    4 预埋件和拍门由用户采购安装，用户定购时应该注意。

污泥回流泵 结构简称

专门设计的装置部件和设备备件使污泥回流泵达到最佳性能。

1、电缆：电缆采用特制水密电缆；

2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；

3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；

4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；

5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；

6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；

7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；

8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；

9、进口锥管：进口锥管的目的是为了形成最好的流动状态；

10、排出接头：排出接头用于将进口锥管固定在出水管上；

11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

产品安装：

正确安装使用是该泵长久、正常运转的基本保证，特别提醒用户不可大意。
回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方便快捷，该装置已申请国家专利.
本设备除穿墙管需预埋外，导杆、起吊杆打膨胀螺栓与墙体连接，不需预埋件。

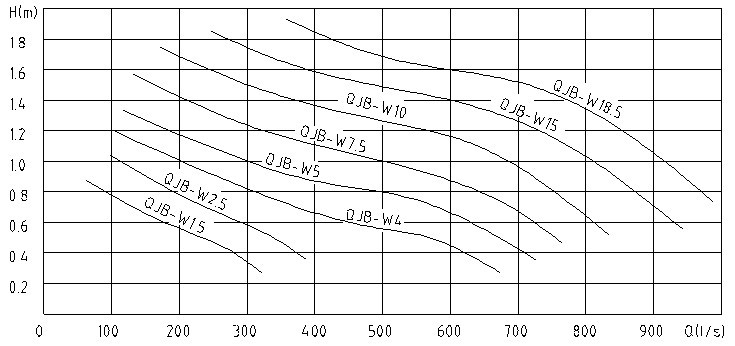

 主要性能参数：性能曲线：安装：

1. 正确安装使用是该泵能长久、正常运转的基本保证。
2. 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
3. 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
4. 预埋件和拍门由用户采购安装，用户定购时应该注意。

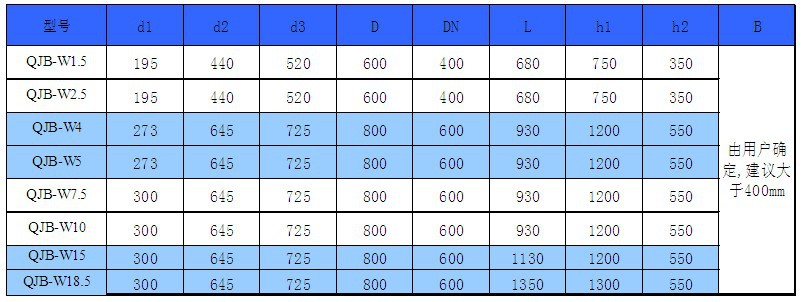

 产品安装尺寸：

结构简介：
潜水回流泵三相鼠龙电机，380V三相50HZ，防护等级IP68，定子绝缘等级F级，直接启动。
潜水回流泵轴承——用终身润滑轴承，NSK或SKF原装进口品牌，使用寿命超过40000小时。
潜水回流泵叶轮——回流泵配技术先进的轴向运行的三叶轮，叶轮具有良好的自清洁与免震动功能。叶轮的设计同时可以满
足大流量与低扬程的要求，并在轴向形成大流量。
潜水回流泵密封——采用瑞典飞力潜水电机密封技术，确保密封安全可靠。
潜水回流泵密封监测——当水进入油室后，探头侧漏系统中的湿度传感器将自动发出报警信号，以便及时查出，防止出现第
二次故障。
温度监测——电机绕组采用国际最先进最安全的过热保护工艺，一旦由于电机过载，介质温度过高或其他原因造
成过热，温度传感器会在温度超过许用温度极限以前及时发出报警信号或自动关闭水泵。
自动耦合系统——回流泵配单根导轨自动耦合系统，保证快捷的安装、提升和维护二、产品用途：
      潜水回流泵主要用于市政工程、污水处理环保工程等行业，可用于排送带固体颗粒及纤维的污水、回流污泥、废水。潜水回流泵是在引进德国潜水电机生产技术基础上自行研发的 产品，潜水回流泵为二级污水处理厂混合液回流、反硝化脱氮的 专用设备。亦可用于地面排水、灌溉和废水处理 过程中再循环等需要微扬程、大流量的 场所。
     回路中需要微扬程，大流量场所一QHB型潜水回流泵是在潜水搅拌机生产技术上开发的新型产品，该泵为二级污水处理厂混合液回流，反硝化脱氮的专业设备，亦可以用于地面排水时抽净化水，灌溉和控制水道系统，废水处理过程中再循环或泥浆抽吸

系列潜水回流泵的特点：
潜水回流泵微扬程、大流量，效率高
*叶轮具有最佳的水力设计结构，后掠式叶片具有自洁功能，抗堵塞、防缠绕
*采用最新的 密封材料，两道机械密封，材质为炭化钨――炭化钨，采用进口轴承，所有紧固件均为不锈钢，可以使泵安全连续运行10000小时以上。
*结构紧凑，操作维护简单，安装、维修方便，使用寿命长。
*主机采用铸造或不锈钢充压成型结构，体积小、密度高、耐腐蚀、无噪音
*电机绕组绝缘等级为F级，防护等级为IP68
*厂品设置漏电、漏水及电机过载等保护及报警装置，确保厂品的安全性与可靠性
。
五、产品说明：
配用功率：1.5-22KW
叶轮直径：400-640mm
潜水回流泵绝缘等级：F
潜水回流泵材质：铸造全不锈钢/普通铸铁（可根据客户要求定做）

六、使用条件：
1：海拔不超过2000m，最高环境温度50摄氏度，介质的PH值在3--12之间，液体密度不超过1150kg/m3，长期潜水运行，潜水深度一般不超过20m；
2：运行时泵不得低于最低液位。
3：额定电压为380V,额定频率为50HZ。在额定电压和额定频率的偏差不大于加减5%时，电机才能正常运行。

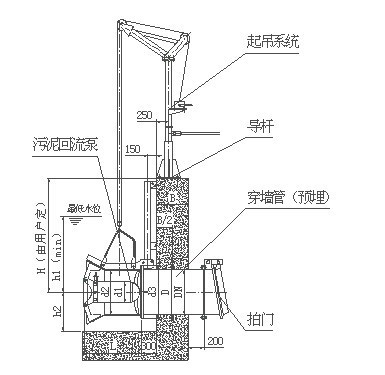

七、安装系统图：
    QWH系列潜水回流泵采用导轨自动耦合安装系统：将导轨固定在池壁上，同时安装固定好岸上起吊装置和穿墙出水管，污泥回流泵可以沿导轨自由上下滑动，安装和维修极为方便。QWH系列污泥回流泵除穿墙出水管需要预埋外，导轨、起吊装置用膨胀螺栓与池体联接，无需预埋件。

南京中德环保设备制造有限公司
