一、产品基本信息

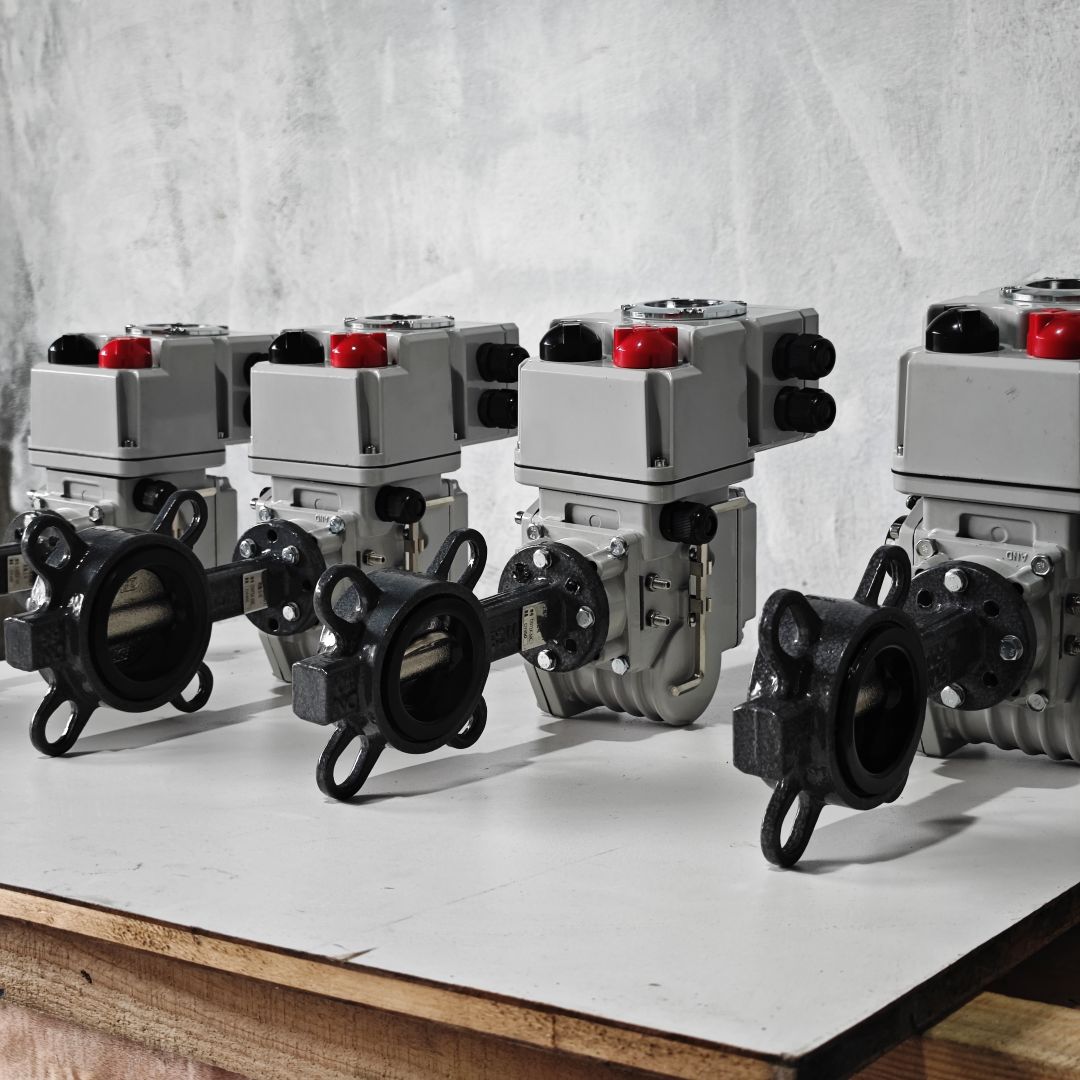

• 产品全称：D971X-16Q球墨铸铁智能非侵入式精小型电动对夹式软密封蝶阀（开关/调节两用型）
• 产品类型：工业通用型电动自控截断兼调节蝶阀，属于电动蝶阀、软密封蝶阀主流品类，适配PN16与Class150双压力等级管路。
• 核心配置：配套智能非侵入式精小型电动执行器，采用值编码器位置检测、液晶显示交互、红外遥控调试技术，无需开盖即可完成全参数设置与行程标定，调试便捷、可靠性高。
• 核心用途：精小型电动蝶阀通过一体化智能电动执行器驱动蝶板90°回转，实现管路介质的远程电动通断控制与流量连续调节。产品集成就地操作、远程自控、应急手动三重操作模式，可直接接入PLC/DCS自控系统，结构紧凑、安装便捷，是给排水、暖通、轻工化工等领域流体自动化控制的高可靠性方案。
• 适配场景：市政给排水、暖通空调、工业循环水、污水处理、轻工纺织、楼宇自控等行业的水、气体、弱腐蚀性流体管路。

二、型号与部件标识解读

1.阀门标准型号含义

本款电动对夹蝶阀型号编制遵循国家通用阀门标准，各字符对应含义如下：

2.电动执行器面板部件说明

精小型电动执行器人机界面布局清晰，操作便捷，各部件功能如下：

3.阀体标识说明

三、核心产品结构与特征

1.非侵入式智能电动执行器

系列精小型电动执行器采用行业领先的非侵入式设计，核心优势如下：

• 免开盖调试设计：采用全密封非侵入式结构，就地操作采用感应式旋钮，参数设置支持红外遥控器操作，全程无需打开电气腔盖，有效保障防护等级与内部电路防尘防水性能。
• 值编码器定位：位置检测采用高精值编码器，无机械行程开关、无控制死区，阀位控制精准无误；掉电后位置数据保存，无需重新标定行程，上电即可识别当前阀位。
• 双驱动模式可选：电机驱动分为交流接触器驱动（继电器输出）与可控硅直接驱动两种，适配不同功率与启停频次工况，接通持续率50%，每小时接通次数可达1200次。
• 全隔离信号设计：所有输入、输出端子均通过继电器或光电耦合器实现电气隔离，可承受2000V浪涌电压，抗干扰能力强，适配工业复杂电磁环境。

2.多重安全保护机制

电动执行器内置完善的故障保护体系，全方位保障设备运行安全：

• 电源缺相保护：三相电源缺相时触发E01故障，立即锁止电机运行，避免缺相烧毁电机。
• 电机过热保护：电机温度超限时触发E02故障，停止输出，温度恢复后自动复位。
• 堵转保护：阀门卡滞、阀位长时间不变化时触发E06堵转保护，切断电机供电，防止电机堵转烧毁。
• 双向过力矩保护：开向、关向分别设置力矩阈值，触发过力矩（E12/E16）时自动停机，保护阀门与传动机构。
• 编码器故障保护：实时监测编码器信号，出现信号丢失、行程超界时触发对应故障码，便于快速定位问题。

3.中线式软密封对夹阀体

• 阀体采用QT450-10球墨铸铁精密铸造，力学性能优异，抗冲击、承压能力强，表面做防腐处理，使用寿命长。
• 经典中线对称结构，蝶板绕阀杆中心旋转，启闭扭矩小、运行平稳，全行程无卡涩，适配小功率执行器即可实现全压差启闭。
• 阀座采用整体硫化橡胶工艺，与阀体紧密嵌合无脱落，密封性能达ANSIClassVI级零泄漏；橡胶材质可选NBR、EPDM、氟橡胶，适配不同介质与温度工况。
• 对夹式连接结构长度短，占用安装空间小，仅需双头螺栓即可夹持在两片管道法兰之间，安装拆卸便捷，施工成本低。

4.阀杆密封系统

• 阀杆采用不锈钢材质，经调质处理，抗擦伤、耐腐蚀，配合O型圈与填料函实现多重密封，杜绝阀杆外泄漏。
• 阀杆带防飞出结构设计，在管道压力冲击下不会脱出，保障压力工况下的使用安全。

四、完整技术参数表

1.阀门本体参数

2.电动执行器技术参数

五、行程标定与调试指南

1.行程标定操作（无需开盖）

1.1标定全关位置

1. 将位置旋钮旋至「停止」档位，操作旋钮旋至「关闭」档位保持约5秒，直至屏幕闪烁显示「LL」，进入全关标定模式。
2. 将位置旋钮切至「现场」档位，通过操作旋钮或红外遥控器调整阀门至实际全关位置。
3. 位置旋钮切回「停止」档位，操作旋钮旋一下「关闭」，确认标定全关位；屏幕固定显示「LL」3秒后自动退出，标定完成。

1.2标定全开位置

1. 停止档位下，操作旋钮旋至「打开」档位保持约5秒，直至屏幕闪烁显示「HH」，进入全开标定模式。
2. 切至现场档位，调整阀门至实际全开位置。
3. 切回停止档位，操作旋钮旋一下「打开」，确认标定全开位，标定完成后自动退出。

注：标定时持续电动运行5秒以上，系统可自动学习编码器旋转方向，保证开度显示正确。

2.反馈电流修正

1. 阀门置于全关位，位置旋钮切至「远程」档位，操作旋钮旋「关闭」5秒，屏幕闪烁「LF」，进入4mA反馈修正。
2. 通过操作旋钮或遥控器微调反馈电流，调整完成后切离远程档位，自动保存退出。
3. 阀门置于全开位，同理操作进入「HF」界面，完成20mA反馈电流修正。

3.内部控制参数设置（需红外遥控器）

停止状态下，长按遥控器「设置键」5秒进入参数菜单，可设置以下核心参数：

• 输入信号4mA/20mA校准
• 阀门关闭方向（顺时针/逆时针切换）
• 信号丢失保护位置（全关/中间位/全开/保持，仅调节型）
• 电机堵转保护时间
• 远程双位控制模式（仅开关型）

六、选型安装与日常维护

1.选型要点

1. 密封材质：常温清水、污水选NBR；饮用水、热水、海水选EPDM；油品介质选氟橡胶。
2. 控制模式：仅需通断功能选开关型电动蝶阀；需要连续流量调节选调节型电动蝶阀。
3. 电源规格：三相动力场景选380VAC；楼宇、民用场景选220VAC。
4. 功能选配：频繁调试、防爆场景可选配红外遥控器，实现非接触式操作。

2.安装注意事项

1. 安装前清理阀座、密封面杂质，手动操作确认阀门启闭灵活无卡涩。
2. 阀门可任意角度安装，建议执行器朝上或侧向布置，避免接线腔朝下积水，保障防护性能。
3. 对夹安装配套双头螺栓与两片管道法兰，十字交叉法均匀拧紧螺栓，防止阀体偏移泄漏。
4. 严禁在阀体上焊接作业，高温会损坏橡胶阀座与执行器密封件。
5. 电气接线对照端子图分类布线，强电弱电分离，接好后锁紧电缆格兰头，保证防水密封。

3.日常维护与故障处理

1. 定期检查法兰、阀杆处有无渗漏，紧固件有无松动；定期清洁执行器表面积尘，保持散热通畅。
2. 长期闲置设备每3个月通电启闭一次，防止密封面粘连、部件卡滞。
3. 手动操作前需切换至手动模式，禁止通电状态下强行手动操作，避免损坏传动机构。
4. 设备报故障时可通过屏幕故障代码快速定位问题，核心故障对应处理如下：

七、典型应用场景

精小型电动对夹蝶阀凭借紧凑结构、智能控制与稳定性能，广泛适配各类工业与民用流体管路场景：

• ?市政给排水：二次供水泵房、输水支管、小区供水管路通断控制
• ?暖通空调：中央空调冷冻水、冷却水、采暖热水系统管路调节
• ?工业循环水：钢厂、电厂、化工厂循环冷却水系统管路控制
• ?污水处理：曝气系统、加药管路、出水管道、污泥回流管路
• ?楼宇自控：建筑给排水、消防喷淋、空调水系统自动化控制
• ?轻工纺织：印染、造纸工艺流体、冷却水循环管路控制

八、售后与服务保障

为全系列电动蝶阀产品提供完善的售后与服务保障，确保客户采购无忧：

1. 质保期：产品自出厂之日起质保12个月，质保期内非人为损坏导致的故障，免费维修或更换。
2. 定制服务：可定制不锈钢阀体、特殊密封材质、防爆执行器、特殊电压、总线通讯等非标产品。
3. 技术支持：提供7×24小时技术咨询，协助选型、安装调试与故障排查，可提供现场调试指导。
4. 发货时效：DN50-DN200常规规格大量现货，下单后24-48小时内发货。
5. 包装标准：纸箱+泡沫防护包装，内附产品合格证、说明书、配套螺栓，确保运输安全。
