一、产品基本信息

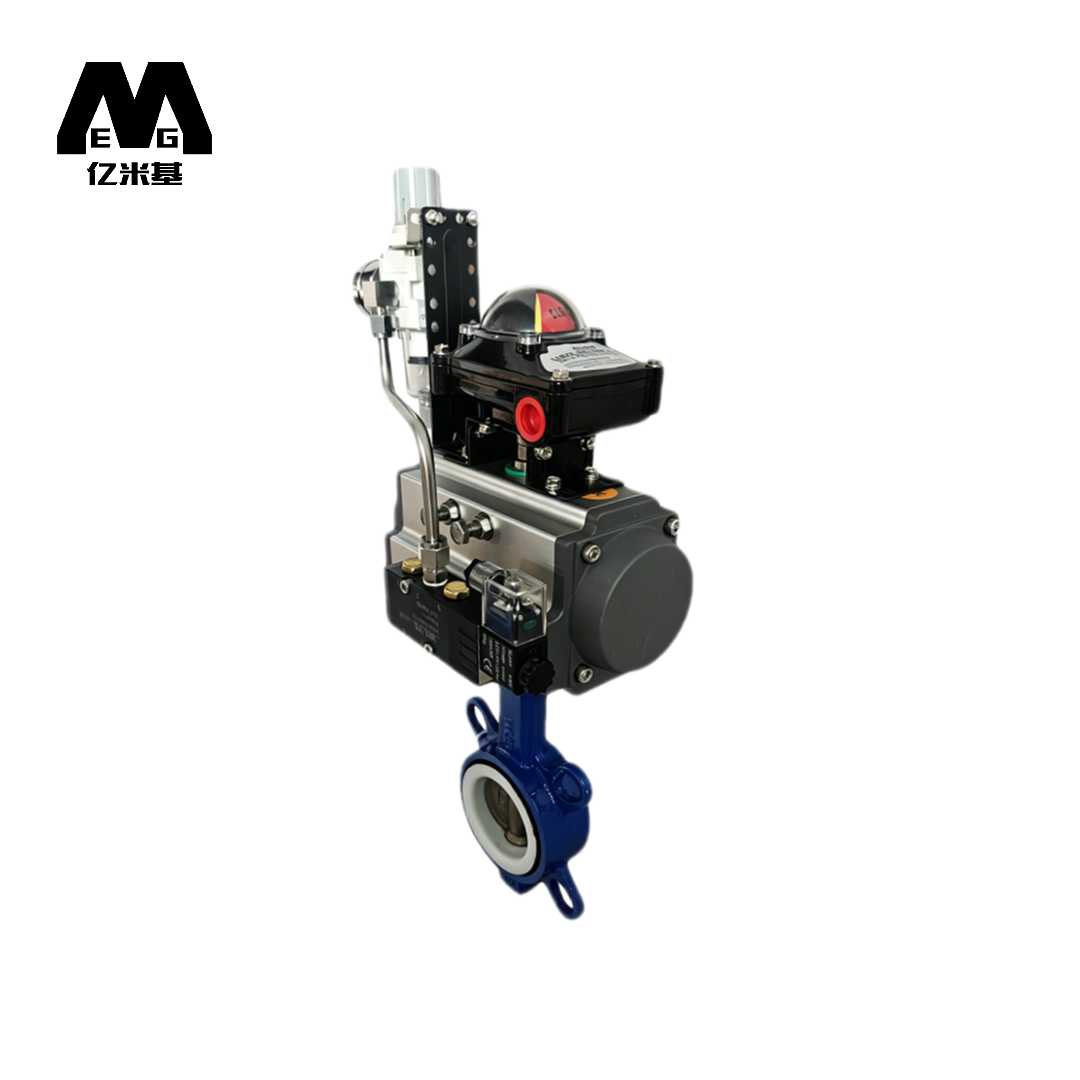

• 产品全称：D671F-16C 气动对夹式软密封蝶阀（标配二位五通电磁阀 + 过滤减压阀 + 限位开关回讯器）
• 产品类型：耐腐蚀型工业级气动自控截断兼粗调节蝶阀
• 核心用途：以洁净压缩空气为动力源，通过 AT 齿轮齿条执行器驱动蝶板 90° 旋转，实现管路介质的快速通断控制与流量粗调节。阀体采用 WCB 优质碳素钢铸造，全流道采用PTFE 聚四氟乙烯阀座 + 304 不锈钢蝶板，耐弱酸弱碱、耐温范围广、承压能力强，配套电控附件可接入 PLC/DCS 系统实现远程自动化管控，是中高压工业工况下兼具耐腐蚀与高强度的通用型自控阀门。
• 适配场景：石油化工、电力能源、冶金钢铁、精细化工、纯水制备、污水处理等行业中高压、有一定腐蚀性的流体管路。

• 该气动对夹式软密封蝶阀采用双活塞对称齿轮齿条结构，输出扭矩线性平稳，全行程动作时间≤2 秒，机械使用寿命可达 10 万次以上。
• 缸体为高强度铝合金压铸成型，内壁硬质阳极氧化处理，端盖防腐喷涂，耐磨耐腐蚀；标准气源压力 0.4\0.7MPa，工作压力范围 0.2\0.8MPa。
• 标配双作用型：通气开阀、通气关阀，失气时保持当前阀位；可选单作用弹簧复位型，失气自动复位至安全位置，满足故障安全要求。
• 采用 ISO 5211 标准连接法兰，安装互换性强，可兼容同规格多数品牌阀门与附件。

• 阀体采用 WCB 优质碳素钢整体精密铸造，力学性能优异、抗拉强度高，承压与抗冲击能力优于球墨铸铁，适配中高压、温度波动大的工业工况。
• 中线对称结构设计，蝶板绕阀杆中心旋转，启闭过程扭矩小、运行平稳，操作省力。
• 阀座采用整体镶嵌式 PTFE 聚四氟乙烯，耐温范围 - 40℃~180℃，可耐受弱酸、弱碱、有机溶剂、轻油等多数介质，密封性能达 ANSI Class VI 级零泄漏标准。
• 对夹式结构体积小、结构长度短，安装空间需求小，仅需双头螺栓即可夹持在管道法兰之间，安装拆卸便捷。
• 阀杆采用 304 不锈钢通杆设计，配合 O 型圈与填料双重密封，杜绝外泄漏；阀杆防飞出结构，保障压力工况下的使用安全。

• 该气动对夹式软密封蝶阀采用二位五通电磁阀：NAMUR 标准安装，直接贴合执行器侧面，接收开关量电信号即可换向控制阀门启闭，响应时间≤30ms，支持 DC24V/AC220V 等多种电压规格，自带手动调试按钮，便于现场调试。
• 过滤减压阀：对压缩空气进行过滤、干燥、稳压处理，去除气源中的杂质、冷凝水，稳定输出 0.4~0.6MPa 工作气压，延长执行器与密封件使用寿命，自带压力表实时显示气源压力。
• 限位开关（回讯器）：内置无源微动开关，实时反馈阀门全开、全关位置状态，信号可远传至中控系统，实现阀门状态远程监控，防护等级 IP65。
