Q641F46-16C气动衬氟法兰球阀产品说明文档
一、产品基本信息

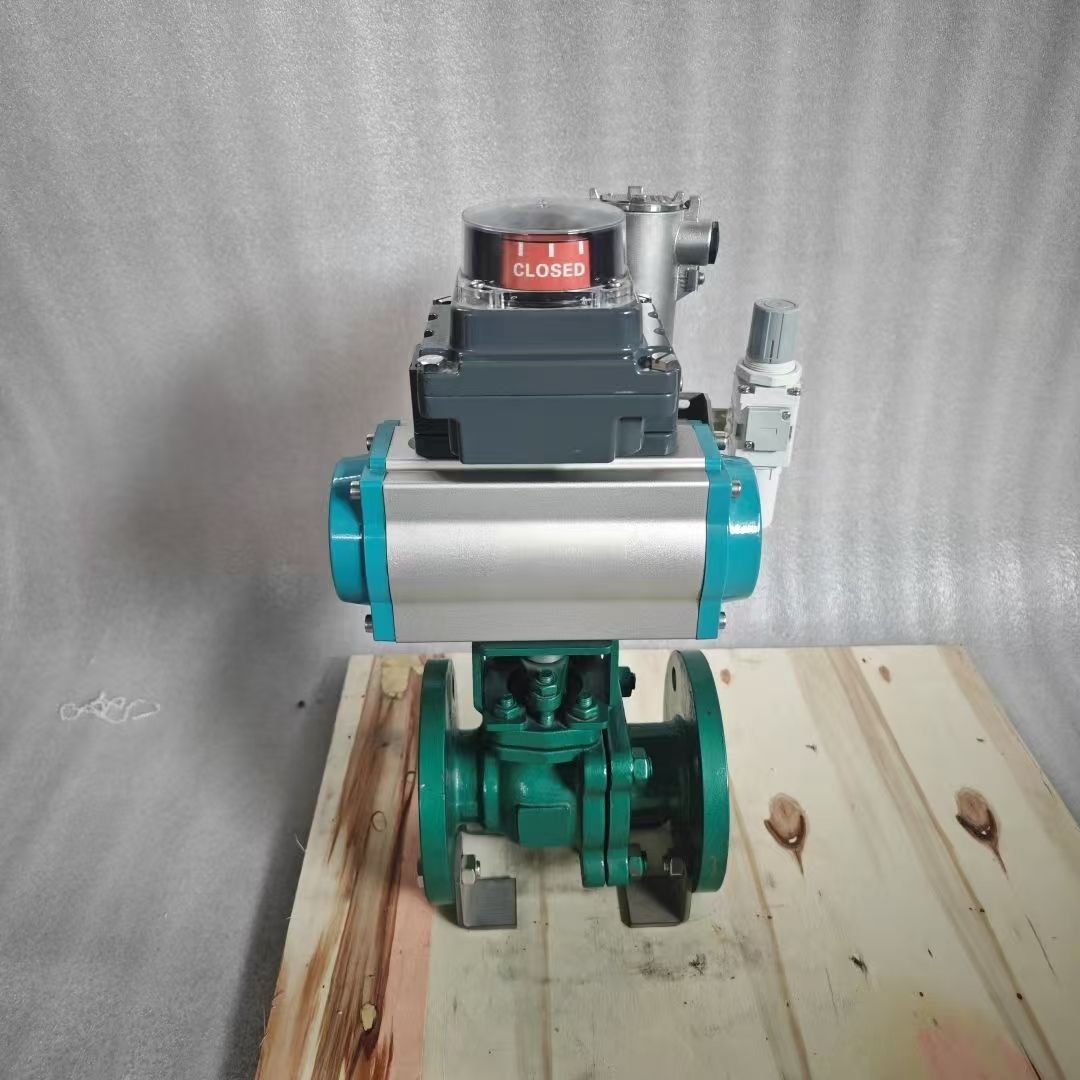

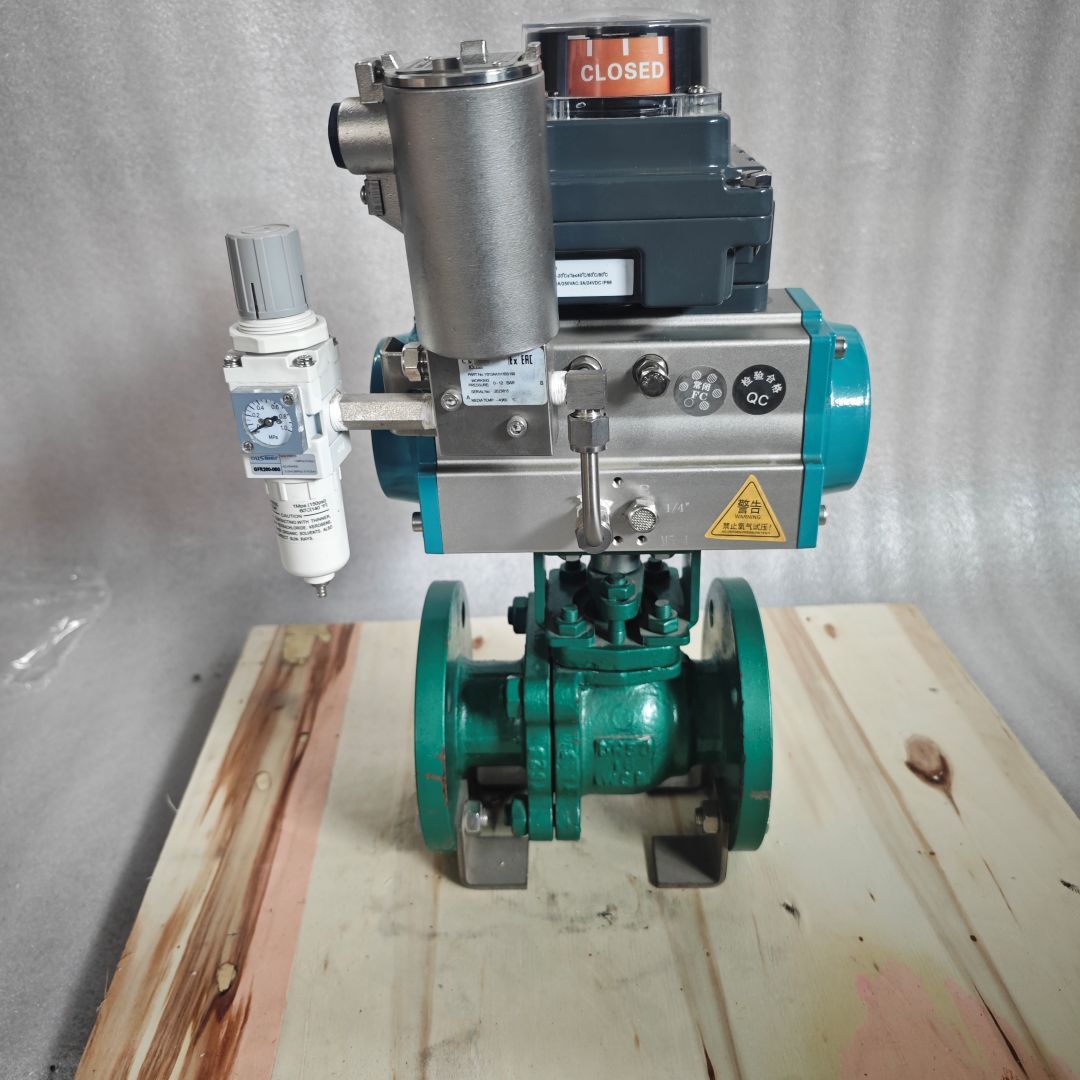

• 产品全称：Q641F46-16C WCB铸钢ATE92单作用气动衬氟法兰浮动球阀（标配限位开关+过滤减压阀）
• 产品类型：强腐蚀工况专用故障安全型气动自动截断球阀
• 核心用途：以压缩空气为动力源，通过ATE92单作用齿轮齿条执行器驱动衬氟球体90°旋转，实现强腐蚀性介质管路的快速通断自动控制；失气时内置弹簧自动复位阀门至安全位置，满足故障安全要求。全流道整体模压F46氟塑料衬层，彻底隔绝金属基体与腐蚀性介质接触，可接入PLC/DCS系统实现远程自动化控制，是强酸、强碱、强氧化剂工况的首选耐腐蚀自控阀门。
• 适配场景：氯碱化工、农药医药、冶金电镀、新能源锂电、半导体光伏、污水处理等强腐蚀流体管路，尤其适用于有失气安全联锁要求的工艺系统。

• 采用双活塞对称齿轮齿条+内置弹簧复位结构，通气驱动阀门动作，失气时弹簧自动驱动阀门复位至预设安全位置，满足工艺系统故障安全要求。
• 缸体为高强度铝合金压铸成型，内壁硬质阳极氧化处理，端盖表面防腐喷涂，耐磨耐腐蚀，机械寿命可达10万次以上。
• 标准气源压力0.4\0.7MPa，工作压力范围0.3\0.8MPa；标准行程90°，两端可微调±5°，适配各类角行程阀门。
• 标配气开式（FC，故障关）：通气开阀，失气弹簧自动关阀；可定制气关式（FO，故障开），匹配不同工艺安全逻辑。
• 动作响应迅速，全行程动作时间≤3秒，运行平稳无冲击，配套ISO5211标准连接法兰，安装互换性强。

• 阀体基体采用WCB碳素钢精密铸造，内腔、法兰密封面、阀杆通道全部采用高压整体模压工艺衬覆F46氟塑料，衬层厚度均匀≥3mm，无针孔、无气泡、附着力强。
• 阀球采用全包F46工艺，与介质接触部分为氟塑料，可长期耐受98%浓硫酸、浓盐酸、硝酸、王水、强碱等绝大多数强腐蚀性介质。
• 采用二片式分体结构，拆卸维护方便，中法兰凹凸面配合氟塑料垫片，密封可靠无外漏；阀杆采用防飞出结构设计，杜绝压力冲击导致的安全隐患。

• 限位开关（回讯器）：内置无源微动开关，实时反馈阀门全开、全关状态，可远程上传至控制系统，实现阀门位置监控，防护等级IP65。
• 过滤减压阀：对压缩空气进行过滤、干燥、稳压处理，去除气源中的杂质、水汽，稳定输出工作气压，保护执行器密封件与弹簧组件，延长设备使用寿命。
• 可拓展选配：防爆电磁阀、电气阀门定位器、手轮机构、保位阀等，满足调节、手动应急、防爆等不同工况需求。
